A continuació es recullen les ontologies definides per a la integració de les diferents tipologies de dispositius existents amb la Plataforma Smart Region.

Us recordem que ens podeu sol·licitar suport tècnic per ajustar les propostes i recomancions a les vostres necessitats i obtenir una definició d'ontologia ajustada a la vostra realitat i us podem ajudar a definir els quadres de comandament d'anàlisi de dades, caldria formalitzar aquest suport tot presentant la sol·licitud del recus del catàleg de serveis, disponible al següent enllaç.

Si detecteu alguna errada o millora adreceu un missatge a smartregion@diba.cat perquè la puguem compartir en comunitat.

1. Acústica

1.1. Soroll ambiental

La gestió ambiental del soroll contempla totes aquelles actuacions que tenen per objecte prevenir o reduir la contaminació acústica a que està exposada la població, així com la preservació i/o millora de la qualitat acústica del territori, i es desenvolupa a partir de diferents eines.

Per treballar en aquest sentit és essencial monitorar el nivell de soroll registrat en diferents punts de territori, analitzar la contaminació acústica inicial i veure l’impacte de les mesures que es van adoptant per millorar la qualitat acústica.

Existeixen diferents empreses subministradores d’equips que registren el soroll ambiental.

Per tal d’evitar que les diferents tecnologies aplicades per cada, impliqui una falta d’homogeneïtzació en l’accés i tractament de les dades mesurades i llegides, <nom ens local> sol·licita a cadascun d’ells la integració de les dades obtingudes mitjançant els seus equips, per posteriorment enviar a la Plataforma Smart Region.

En virtut d’aquests requeriments, establim una codificació homogènia per a tot tipus de variables per tal d’analitzar el soroll registrat pels diferents dispositius.

1.1.1. Ontologia dels components

Caldrà definir un únic component a Sentilo per cada dispositiu instal·lat

Component
Nom component	[Model]-[Numserie]
Tipus component	noise
Descripció	Descripció identificativa del dispositiu

pe. TA120-T249897

1.1.2. Ontologia dels sensors

1.1.2.1. Nivell de soroll

Sensor de soroll
Component	[Model]-[Numserie]
Nom sensor	[Model]-[Numserie]-N
Tipus de sensor	sound_meter
Descripció	Nivell de pressió sonora captat pel sonòmetre
Unitats	dB(A)
Freqüència d’adquisició	Cada minut

pe. TA120-T249897-N

1.1.2.2. Nivell de bateria

Un sensor que indiqui el % de nivell de bateria del Sonòmetre:

Nom sensor	[Model]-[Numserie]-B
Tipus de sensor	battery level
Descripció	% de nivell de bateria del dispositiu
Tipus de dada	Numèric
Unitat de mesura	%
Frequència d'adquisició	Cada minut

1.1.2.3. Cobertura mòbil

Un sensor que indiqui el % de cobertura mòbil del Sonòmetre:

Nom sensor	[Model]-[Numserie]-M
Tipus de sensor	coverage
Descripció	% de cobertura mòbil que disposa el sonòmetre
Tipus de dada	Numèric
Unitat de mesura	%
Frequència d'adquisició	Cada minut

1.1.3. Indicadors i quadre de comandament

1.1.3.1. LD, LE, LN

Per a cada un dels sensors instal·lats es mostren els següents valors obtinguts:

LAeq, 24h: Nivell mitjà de pressió sonora en 24h de mesura.
LD, LE, LN: nivell mitjà de soroll mesurat en els períodes de 7 a 21h (dia), de 21 a 23h (vespre) i de 23 a 7h (nit) respectivament.

Per calcular el nivell mitjà cal passar els dB(A) a Pascals, fer la mitja i tornar a convertir el valor a dB(A), ens passarà la fórmula

LDEN: Aquest índex s’obté a partir dels nivells corregits segons l’expressió:

1.1.3.2. Percentils

Els principals són L10, L50, L90 i a grans trets defineixen el nivell de pressió sonora que es supera el 10%, 50% i 90% del temps de mesura.

Cal tenir present que són paràmetres estadístics i que L50 ha de conincidir amb la mediana de la mostre, que el L10 correspon al càlclu estadístic mitjançant la funció =PERCENTIL.INC( del 90%) i que L90 correspon al càlcul estadístic de 10%.

Els percentils es poden calcula per a cada període dia, vespre i nit, per tot un dia, setmana o mes, per exemple.

1.1.3.3. Llindars per zonificació acústica

El Decret 176/2009 de 10 de novembre defineix els llindars permesos de Ld, Le, Ln segons zonificació acústica on es troben instal·lats els dispositius.

Zones de sensibilitat acústica i usos del sòl	LD (7h-21h)	LE (21h-22h)	LN (23h-7h)
A - ZONES DE SENSIBILITAT ACÚSTICA ALTA
A1 - Espai d'interès natural o altres	-	-	-
A2 - Predomini del sòl d'ús sanitari docent o cultural	55	55	45
A3 - Habitatges situats al medi rural	57	57	47
A4 - Predomini del sòl d'ús residencial	60	60	50
B - ZONES DE SENSIBILITAT ACÚSTICA MODERADA
B1 - Coexistència de sòl d'ús residencial amb activitats i/o infraestructures de transport existents	65	65	55
B2 - Predomini del sòl d'ús terciari diferent a (C1)	65	65	55
B3 - Àrees urbanitzades existents afectades per sòl d'ús industrial	65	65	55
C - ZONES DE SENSIBILITAT ACÚSTICA BAIXA
C1 - Usos recreatiu i d'espectacles	68	68	58
C2 - Predomini de sòl d'ús industrial	70	70	60
C3 - Àrees del territori afectades per sistemes generals d'infraestructures de transport o altres equipaments públics	-	-	-

La zonificació acústica (Za) queda definida gràficament com una línia que marca els valors límit. Per defecte es mostra el llidars de la Za=B1. En cas de voler modificar aquest paràmetre cal editar la url Extesa del tipus de component:

Per als gràfics en semicercle el llindar és constant i per canviar-ho s'ha d'editar cadascun dels gràfics:

1.1.3.4. Gràfics del quadre de comandament

El quadre de comandament definit té com objectiu incloure en detall l'anàlisi de nivell de soroll recollit en un punt de mesura, tot reflectint en gràfics l'evolució temporal dels valors LD, LE, LN.

En detall s'inclou:

Gràfic 1. Nivell de bateria dels darrers 7 dies (%)

Gràfic 2. Cobertura 3G dels darrers 7 dies (%)

Gràfic 3. Nivell diaris LD (període dia de 7-21h) del darrer mes i referència del valor objectiu anual fixat

Gràfic 4. Nivell diaris LE (període vespre de 21-23h) del darrer mes i referència del valor objectiu anual fixat

Gràfic 5. Nivell diaris LN (període nit de 23-7h) del darrer mes i referència del valor objectiu anual fixat

Gràfic 6. LD del darrer mes (dBA)

Gràfic 7. LE del darrer mes (dBA)

Gràfic 8. LN del darrer mes (dBA)

Taula 1. Valors LD, LE, LN i LDEN (dBA) del període de monitoratge seleccionat

Gràfic 9. Nivell de pressió sonora de les darreres 24h

Gràfic 10. Evolució del nivell de pressió sonora dels darrers 7 dies

2. Aigua

L'aigua és un bé preuat cada cop més escàs i per tant és molt important gestionar-la. Com a mesura d’adaptació al canvi climàtic és convenient implementar un sistema d’alerta integral, que englobi en un mateix sistema els avisos i protocols d’emergència automatitzats per tots els riscos climàtics.

2.1. Comptador d'aigua consum acumulat per sector

Per cada sector definit es donarà d'alta un compotador virtual amb visibilitat pública on s'acumularà l'aigua consumida per tots els comptadors relacionats.

Component	<Sector>_water_meter
Tipus component	water_meter
Descripció	Comptador d'aigua del sector <sector>
Visibilitat	Pública
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo water_network: Identificador de la xarxa d'aigua sector: sector al que està vinculat el comptador

Exemple per afegir dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<sector>_water_meter",
"componentType":"water_meter",
"componentDesc":"Comptador d'aigua del sector <sector>",
"componentPublicAccess":"true",
"componentAdditionalInfo":{"consumption_type":"sector"},
"location":"41.xxxx 2.xxxx",
"sensor":"<sector>_water_meter",
"description":"Consum d'aigua acumulat",
"type":"water_meter",
"publicAccess":"true",
"dataType":"number",
"unit":"litres/m3"
},
{
"sensor":"<sector>_water_min_temp",
"description":"Temperatura mínima de l'aigua",
"type":"temperature",
"publicAccess":"true",
"dataType":"number",
"unit":"ºC",
"component":"<sector>_water_meter"
},
{
"sensor":"<sector>_env_min_temp",
"description":"Temperatura mínima ambient",
"type":"temperature",
"publicAccess":"true",
"dataType":"number",
"unit":"ºC",
"component":"<sector>_water_meter"
},
{
"sensor":"<sector>_water_meter_noise",
"description":"Soroll acústic registrat",
"type":"noise",
"publicAccess":"true",
"dataType":"number",
"component":"<sector>_water_meter"
},
{
"sensor":"<sector>_water_meter_operation_hours",
"description":"Hores de funcionament",
"type":"hours",
"publicAccess":"true",
"dataType":"number",
"unit":"hores",
"component":"<sector>_water_meter"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<sector>_water_meter",
"observations":[
{"value":"<water_meter>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<sector>_water_min_temp",
"observations":[
{"value":"<water_min_temp>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<sector>_water_meter_noise",
"observations":[
{"value":"<noise>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<sector>_env_min_temp",
"observations":[
{"value":"<env_min_temp>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<sector>_water_meter_operation_hours",
"observations":[
{"value":"<operation_hours>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

2.2. Comptador d'aigua de consum domèstic

Caldrà definir un únic component a Sentilo per cada comptador de consum d'aigua monitoritzat.

Component	Nom component
Tipus component	water_meter
Descripció	Descripció identificativa del dispositiu
Visibilitat	Restringida
Detalls tècnics	Paràmetres a incorporar al camp technical details model: model del comptador serialNumber: número de sèrie del comptador
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo nominal_diameter: diàmetre de la canonada (13, 15, 20, 25...) water_network: Identificador de la xarxa d'aigua sector: sector al que està vinculat el comptador sub_sector: segon nivell de segmentació lpp: litres per pols consumption_type: tipus de consum basal_noise: soroll basal

Exemple per afegir dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<serialNumber>_water_meter",
"componentType":"water_meter",
"componentDesc":"Comptador d'aigua <serialNumber>",
"componentPublicAccess":"false",
"componentTechnicalDetails":{"model":"****","serialNumber":"*******"},
"componentAdditionalInfo":{"nominal_diameter":"";"water_network":"","sector":"","sub-sector":"","lpp":"","consumption_type":"","basal_noise":""},
"location":"41.xxxx 2.xxxx",
"sensor":"<serialNumber>_water_meter",
"description":"Consum d'aigua acumulat del comptador domèstic",
"type":"water_meter",
"publicAccess":"false",
"dataType":"number",
"unit":"litres/m3"
},
{
"sensor":"<serialNumber>_water_min_temp",
"description":"Temperatura mínima de l'aigua",
"type":"temperature",
"publicAccess":"false",
"dataType":"number",
"unit":"ºC",
"component":"<serialNumber>_water_meter"
},
{
"sensor":"<serialNumber>_env_min_temp",
"description":"Temperatura mínima ambient",
"type":"temperature",
"publicAccess":"false",
"dataType":"number",
"unit":"ºC",
"component":"<serialNumber>_water_meter"
},
{
"sensor":"<serialNumber>_water_meter_noise",
"description":"Soroll acústic registrat",
"type":"noise",
"publicAccess":"false",
"dataType":"number",
"component":"<serialNumber>_water_meter"
},
{
"sensor":"<serialNumber>_water_meter_operation_hours",
"description":"Hores de funcionament",
"type":"hours",
"publicAccess":"false",
"dataType":"number",
"unit":"hores",
"component":"<serialNumber>_water_meter"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<serialNumber>_water_meter",
"observations":[
{"value":"<water_meter>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<serialNumber>_water_min_temp",
"observations":[
{"value":"<water_min_temp>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<serialNumber>_water_meter_noise",
"observations":[
{"value":"<noise>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<serialNumber>_env_min_temp",
"observations":[
{"value":"<env_min_temp>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<serialNumber>_water_meter_operation_hours",
"observations":[
{"value":"<operation_hours>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

2.3. Control de reg

Caldrà definir un únic component a Sentilo per cada controlador de reg instal·lat però només es publicaran els que monitoritzin el consum d'aigua (componentPublicAccess='true'), la resta de programadors només seran visibles pels usuaris de la organització (componentPublicAccess='false') .

Component	Nom component
Tipus component	irrigation_controller
Descripció	Descripció identificativa del dispositiu
Informació addicional	nombre total d'electrovàlvules, programes del controlador definits en format JSON i àrea del parc (m2) {"ev_total":"4";"programs":JSON;"area":"200"}

A continuació es detalla l'estructura del JSON de cadascun dels programes definits al controlador de reg:

{

calendar_type: ‘w’ | ‘i’ | ‘o’, //’w’eekly, ‘i’nterval, ‘o’nce

week_days_array: [{sun:false | true},{mon:false | true},{tue:false | true},{wed:false | true},{thu:false | true},{fri:false | true},{sat:false | true}], //Only for 'w' and 'o' ‘calendar_type’

interval_from: 1636029578 //Only for ‘i’nterval. Timestamp in seconds

interval_every: 8, //Only for ‘i’nterval. Frequency of days

starts_or_window: ‘s’ | ‘w’, //’s’tarts, ‘w’indow

starts_array: [‘06:00’, ‘09:30’, ‘12:00’, 14:00’, ‘17:45’, ‘22:23’], //Only for ‘s’tarts

window_from: ‘ 09:00’, //Only for ‘w’indow

window_until: ‘22:00’, //Only for ‘w’indow

automatic_or_sensor_triggerd: ‘a’ | ‘s’, //’a’utomatic, ‘s’ensor triggered

sensor_trigger: ‘SBH104’, //Sentilo identifier of sensor that triggers the program

irrigation_cycles_array: [

{duration: ‘00:02:00’, evs_array:[1]},

{duration: ‘01:02:00’, evs_array:[2,4,5]},

{duration: ‘00:00:30’, evs_array:[3,7]},

{duration: ‘00:45:00’, evs_array:[4,7,8,9]},

] // As many irrigation cycles as total electrovalves number

}

Aspectes a tenir en compte i exemples de com cal informar a l'API per tal de que tot vagi correctament: el camp componentAdditionalInfo emmagatzema un conjunt de tipus (clau, valor) a on el valor sempre és un tipus simple de dada, i per tant, si es vol afegir un json aquest s'ha de informar com un String escapat.

Per exemple:

Si es vol informar el següent via l'API

{"ev_total":6,"programs":[{"program1":"1"},{"program2":"2"}],"area":200}

El format del camp componentAdditionalInfo serà:

"componentAdditionalInfo":{"ev_total":6,"programs":"[{\"program1\":\"1\"},{\"program2\":\"2\"}]","area":200}

Un sistema de gestió de reg eficient permet:

optimitzar el consum d'aigua, energia i fertilitzants
reducció de problemes derivats d'excés i/o manca d'aigua
millor regulació del creixement vegetatiu del cultiu

En relació al reg de parcs i jardins es considera oportú:

Monitoritzar els dispositius controladors de reg
Les programacions de reg definides
El consum d'aigua per hectàrea
L'estat de les electrovàlvules instal·lades

2.3.0.1. Electrovàlvula *

Un actuador per cada electrovàlvula disponible al controlador de reg <NomComponent>, que indiqui per exemple el seu estat de funcionament:

Nom sensor	<NomComponent>_ev*
Tipus de sensor	solenoid_valve
Descripció	Dades de l'electrovàlvula * de les disponibles al controlador de reg <NomComponent>. - Estat (running/stopped/paused) - (futures...)
Tipus de dada	Alfanumèrica
Valor	R(Running)/S(Stopped)
Freqüència d’adquisició	discrecional segons actuació de l'usuari
Informació addicional	{"paused":true\|false, "paused_until":1635206400000}
Visibilitat	restringida (publicAccess=false)

2.4. Dipòsit d'aigua

Caldrà definir un únic component a Sentilo per cada dipòsit d'aigua monitoritzat.

Component	Nom component
Tipus component	water_tank
Descripció	Descripció identificativa del dipòsit monitoritzat
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo type: tipus de dipòsit. Valors possibles: drinking water/waste water volume: capacitat del dipòsit (m3) altitude: Cota sobre el nivell del mar on està instal·lat (m) height: alçada del dipòsit (cm) dist_max_level: distància del sensor al nivell d'aigua quan el dipòsit està ple (cm) total_lsh: Nombre de boies Level Swithc High (LSH) instal·lades al dipòsit (vinculat al nombre de bombes) nominal_diameter: diàmetre de la canonada (13, 15, 20, 25...) total_pumps: Nombre total de bombes total_outputs: nombre total de sortides del dipòsit

2.5. Limnímetre

Caldrà definir un únic component a Sentilo per cada limnímetre instal·lat per al control dels sobreeiximents i abocaments d'aigües residuals al medi marí.

El limnímetre mesura la distància que hi ha a la superfície de l'aigua canalitzada. Quan la distància és inferior a l'alçada del mur de contenció és quan es produeixen sobreeiximents.

En funció de les dimensions i estructura del canal es poden calcular dades com el volum d'aigua dins el canal, el cabal i també el volum d'aigua abocada al medi marí .

Els límnimetres també solen disposar d'un sensor de temperatura.

Component	Nom component
Tipus component	flowmeter
Descripció	Descripció identificativa del dispositiu
Informació addicional	alçada del mur de contenció {"wall_height":"1000"}

2.6. Qualitat de l'aigua

Caldrà definir un únic component a Sentilo per cada component mesuraror pel control de la qualitat d'aigua monitoritzat.

Component	Nom component
Tipus component	water_quality
Descripció	Descripció identificativa del dispositiu
Visibilitat	Restringida
Detalls tècnics	Paràmetres a incorporar al camp technical details model: model del mesurador serialNumber: número de sèrie del mesurador
Informació addicional

2.6.1. Cabalímetre (n)

Nom sensor	<NomComponent>_flowmeter
Tipus de sensor	flowmeter
Descripció	Mesura el cabal istantani d'aigua
Unitats	m3/h
Freqüència d’adquisició	segons programació, a dipòsits cada 5 minuts

pe. <NomComponent>_flowmeter

2.6.2. Estat del cabalímetre (n)

Nom sensor	<NomComponent>_flowmeter_available
Tipus de sensor	sensor_available
Descripció	Especifica si el cabalímetre està operatiu
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_flowmeter_available

2.6.3. Cobertura

Un sensor que indiqui el % de cobertura mòbil del dispositiu:

Nom sensor	<NomComponent>_coverage
Tipus de sensor	coverage
Descripció	% de cobertura mòbil del dispositiu
Tipus de dada	Numèric
Unitat de mesura	%
Freqüència d’adquisició

2.6.4. Consum d'aigua

Nom sensor	<NomComponent>_water_meter
Tipus de sensor	water_meter
Descripció	Mesura del volum d'aigua consumida (valor acumulat).
Unitats	m3 o litres
Freqüència d’adquisició	Per a dipòsits cada hora, per a comptadors de consum discrecional (màxim 4 cops al dia)
Informació addicional	litres per pols{"lpp":"100"}

pe. <NomComponent>_water_meter

2.6.5. Nivell de bateria

Nom sensor	<NomComponent>_battery
Tipus de sensor	battery
Descripció	% de nivell de bateria del dispositiu
Tipus de dada	Numèrica
Unitat de mesura	Volts (Normalment % REVISAR)
Freqüència d’adquisició	discrecional

pe. <NomComponent>_battery

2.6.6. Temperatura de l'aigua

Un sensor que indiqui la temperatura de l'aigua:

Nom sensor	<NomComponent>_temperature
Tipus de sensor	temperature
Descripció	Mesurament de la temperatura de l'aigua
Tipus de dada	Numèric
Unitat de mesura	ºC
Frequència d'adquisició	cada hora

2.6.7. Temperatura mínima de l'aigua

Un sensor que indiqui la temperatura mínima de l'aigua:

Nom sensor	<NomComponent>_water_min_temp
Tipus de sensor	temperature
Descripció	Temperatura mínima de l'aigua
Tipus de dada	Numèric
Unitat de mesura	ºC
Frequència d'adquisició	cada hora

2.6.8. Temperatura mínima ambient

Un sensor que indiqui la temperatura mínima ambient:

Nom sensor	<NomComponent>_env_min_temp
Tipus de sensor	temperature
Descripció	Temperatura ambient
Tipus de dada	Numèric
Unitat de mesura	ºC
Frequència d'adquisició	cada hora

2.6.9. Soroll acústic

Un sensor que indiqui el soroll acústic:

Nom sensor	<NomComponent>_noise
Tipus de sensor	noise
Descripció	Soroll acústic
Tipus de dada	numèric
Unitat de mesura
Frequència d'adquisició	cada hora

2.6.10. Hores de funcionament

Un sensor que indiqui el nombre d'hores de funcionament:

Nom sensor	<NomComponent>_operating_hours
Tipus de sensor	hours
Descripció	Hores de funcinament
Tipus de dada	numèric
Unitat de mesura	hores
Frequència d'adquisició	cada dia

2.6.11. Nivell de dipòsit

Nom sensor	<NomComponent>_tank_level
Tipus de sensor	tank_level
Descripció	Mesura el nivell de dipòsit omplert
Unitats	cm
Freqüència d’adquisició	Cada 15 minuts
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_tank_level

2.6.11.1. Estat del sensor de nivell

Nom sensor	<NomComponent>_tank_level_available
Tipus de sensor	sensor_available
Descripció	Especifica si el sensor de nivell està disponible
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_tank_level_available

2.6.11.2. Boia de nivell mínim

Nom sensor	<NomComponent>_lsl
Tipus de sensor	level_switch
Descripció	Mesura si l'aigua arriba al nivell mínim (Level Switch Low)
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_lsl

2.6.11.3. Boia de nivell alt (n)

Nom sensor	<NomComponent>_lsh
Tipus de sensor	level_switch
Descripció	Mesura si l'aigua arriba a un cert nivell alt (Level Switch High)
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_lsh

2.6.11.4. Boia de nivell màxim

Nom sensor	<NomComponent>_lshh
Tipus de sensor	level_switch
Descripció	Mesura si l'aigua arriba al nivell màxim (Level Switch High High)
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_lshh

2.6.11.5. Estat bomba d'elevació (n)

Nom sensor	<NomComponent>_water_pump_status
Tipus de sensor	pump_status
Descripció	Especifica l'estat de la bomba
Unitats	text (on/off/emergency stop/damaged)
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_water_pump_status

2.6.11.6. Funcionament de la bomba (n)

Nom sensor	<NomComponent>_water_pump_operation
Tipus de sensor	pump_operation
Descripció	Especifica el tipus d'operació de la bomba
Unitats	text (auto/manual/local)
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_water_pump_operation

2.6.11.7. Variador

Nom sensor	<NomComponent>_water_pump_regulation
Tipus de sensor	pump_regulation
Descripció	Especifica el nivll de regulació de funcionament de la bomba
Unitats	%
Freqüència d’adquisició	Cada 5 minuts
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_water_pump_regulation

2.6.11.8. Nivell de hipoclorit

Nom sensor	<NomComponent>_water_cl
Tipus de sensor	water_cl
Descripció	Especifica el nivell de clor de l'aigua
Unitats	ppm (mg/litre)
Freqüència d’adquisició	Cada 10 minuts
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_water_cl

2.6.11.9. Estat del sensor de nivell de clor

Nom sensor	<NomComponent>_water_cl_available
Tipus de sensor	sensor_available
Descripció	Especifica si el sensor de nivell de clor està disponible
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

pe. <NomComponent>_water_cl_available

2.6.11.10. pH

Nom sensor	<NomComponent>_water_ph
Tipus de sensor	ph
Descripció	Especifica el pH de l'aigua
Tipus de dada	numèric
Freqüència d’adquisició	Horari
Visibilitat	restringida(publicAccess=false)

2.6.11.11. Estat del sensor de nivell de terbolesa

Nom sensor	<NomComponent>_water_turbidity_available
Tipus de sensor	sensor_available
Descripció	Especifica si el sensor de nivell de terbolesa està disponible
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

2.6.11.12. Estat del sensor de conductivitat

Nom sensor	<NomComponent>_water_conductivity_available
Tipus de sensor	sensor_available
Descripció	Especifica si el sensor de nivell de conductivitat està disponible
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

2.6.11.13. Estat del sensor de pH

Nom sensor	<NomComponent>_water_pH_available
Tipus de sensor	sensor_available
Descripció	Especifica si el sensor de pH està disponible
Unitats	boolean
Freqüència d’adquisició	Discrecional
Visibilitat	restringida(publicAccess=false)

2.6.11.14. Embrutiment del sensor de terbolesa

Nom sensor	<NomComponent>_water_turbidity_soiling
Tipus de sensor	water_soiling
Descripció	Especifica l'embrutiment del sensor de terbolesa
Tipus de dada	numèric
Freqüència d’adquisició	Horari
Visibilitat	restringida(publicAccess=false)

2.6.11.15. Terbolesa

Nom sensor	<NomComponent>_water_turbidity
Tipus de sensor	water_turbidity
Descripció	Especifica la terbolesa de l'aigua
Unitats	NTU (Nephelometric Turbidity Unit)
Tipus de dada	numèric
Freqüència d’adquisició	Horari
Visibilitat	restringida(publicAccess=false)

2.6.11.16. Conductivitat

Nom sensor	<NomComponent>_water_conductivity
Tipus de sensor	water_conductivity
Descripció	Especifica la conductivitat de l'aigua
Unitats	µS/cm
Tipus de dada	numèric
Freqüència d’adquisició	Horari
Visibilitat	restringida(publicAccess=false)

2.6.12. Nivell d'abocament

Nom sensor	<NomComponent>_vertical_level
Tipus de sensor	vertical_level
Descripció	Mesura el nivell d'abocament
Unitats	mm (REVISAR)
Freqüència d’adquisició
Visibilitat	pública (publicAccess=true)

pe. <NomComponent>_vertical_level

2.6.12.1. Nivell de líquid

Nom sensor	<NomComponent>_liquid_level
Tipus de sensor	liquid_level
Descripció	Mesura la distància que hi ha a la superfície de l'aigua canalitzada
Unitats	mm
Freqüència d’adquisició
Visibilitat	pública (publicAccess=true)

pe. <NomComponent>_liquid_level

2.6.13. Indicadors i quadres de comandament

Número de maniobres: Es pot obtenir comptant els canvis d’estat de la bomba produïts en un període
Hores de funcionament: Es pot obtenir calculant el temps en que una bomba està activa en un període

3. Comunicació

3.1. Antena Wi-FI

Per tal de fer anàlisi d'ús de les Wi-Fi's que instal·la l'ajuntament en equipaments i als espais públics és important disposar de dades com la geolocalització, àrea de cobertura, qualitat del senyal, nombre de dispositius connectats en temps real i altres dades, que també poden ser interessants analitzar, com la latència, el rendiment i la memòria lliure.

3.1.1. Especificacions NGSI (Next Generation Service Interfaces)

Adjunt trobareu l'estàndar que descriu com recopilar, gestionar, publicar e informar dels canvis en la informació de contexte associada punts d'accés Wi-Fi.

https://github.com/smart-data-models/dataModel.WifiNetwork/blob/master/AccessPoint/doc/spec_ES.md

Es recomana fer anàlisi dels atributs que poden ser d'interès per incorporar-los dins l'ontologia de components i/o sensors i validar la proposta conjuntament amb l'empresa prestadora del servei. Els que siguin atributs estàtics s'informaran en format JSON dins els paràmetres componentAddicionalInfo o componentTechnicalDetails (segons correspongui) en el moment de donar d'alta el component a Sentilo, veure enllaç.

3.1.2. Ontologia dels components

Per cada antena Wi-Fi es donarà d’alta un sol component a la Plataforma Smart Regionamb la següent informació:

Monitorització antenes Wi-Fi
Nom component	99999_WIFI_ANTENA_*
Tipus component	wifi_antenna
Descripció	Antena Wi-Fi <referència ubicació>
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo coverage_area: estructura geojson amb l'àrea de cobertura acces_type: tipus d'accés. Valors possibles=public o restricted wifi_type: tipus de wifi. Valors possibles=interior o outdoor supportedProtocol[array]: Protocolo(s) o redes compatibles . Model: [3g, bluetooth, bluetooth LE, cat-m, coap, ec-gsm-iot, gprs, http, lwm2m, lora, lte-m, mqtt, nb-iot, onem2m, sigfox, ul20, websocket](3g, bluetooth, bluetooth LE, cat-m, coap, ec-gsm-iot, gprs, http, lwm2m, lora, lte-m, mqtt, nb-iot, onem2m, sigfox, ul20, websocket)

99999_WIFI_ANTENA_* : Les 5 primeres xifres corresponen al codi INE del municipi i * a un codi identificatiu de l'antena Wi-Fi. Aquest codi l'assigna l'Ajuntament.

3.1.3. Ontologia dels sensors

3.1.3.1. Qualitat del senyal

Un sensor que indiqui en temps real la qualitat del senyal:

Nom sensor	<NomComponent>_signal_quality
Tipus de sensor	signal_quality
Descripció	Qualitat del senyal
Tipus de dada	Text (null/poor/fare/good/very good/excellent)
Freqüència d'adquisició	cada 15 minuts

3.1.3.2. Nombre de clients connectats

Un sensor que indiqui el nombre de clients connectats:

Nom sensor	<NomComponent>_connected_customers
Tipus de sensor	connected_customers
Descripció	Nombre de clients connectats
Tipus de dada	number
Freqüència d'adquisició	cada 15 minuts

3.1.3.3. Memòria lliure

Un sensor que indiqui la memòria lliure

Nom sensor	<NomComponent>_free_space
Tipus de sensor	free_space
Descripció	Memòria disponible
Tipus de dada	Numèric (GBytes)
Freqüència d'adquisició	Cada 14 minuts

3.1.3.4. Memòria utilitzada

Un sensor que indiqui la memòria utilitzada

Nom sensor	<NomComponent>_used_space
Tipus de sensor	used_space
Descripció	Memòria utilitzada
Tipus de dada	Numèric (GBytes)
Freqüència d'adquisició	Cada 15 minuts

3.2. Cartelleria digital (Digital Signage)

3.2.1. Ontologia dels components

Per cada rètol digital es donarà d’alta un sol component geolocalitzat a la Plataforma Smart Region amb la següent informació:

Rètol digital
Nom component	99999_DIGITAL_SIGNAGE_*
Tipus component	digital_signage
Descripció	Rètol digital <referència ubicació>
Url fotografia	Opcional - Només si es disposa d'alguna fotografia del dispositiu ja instal·lat per tal de mostrar-la al visor
Url extesa	Url que proveeix el programari de gestió del dispositiu amb la informació publicada al rètol digital

3.2.1.1. Ontologia dels sensors

3.2.1.2. Cobertura mòbil

Un sensor que indiqui el % de cobertura mòbil del rètol digital:

Nom sensor	99999_DIGITAL_SIGNAGE_*_COVERAGE
Tipus de sensor	coverage
Descripció	% de cobertura mòbil que disposa el dispositiu
Tipus de dada	Numèric
Unitat de mesura	%
Frequència d'adquisició	Cada minut

3.2.1.3. Estat de la cartelleria digital

Un sensor per cartelleria digital de <NomComponent>, que indiqui si està en funcionament o no:

Nom sensor	<NomComponent>_status
Tipus de sensor	status
Descripció	Estat de la cartelleria <NomComponent>.
Tipus de dada	Text: Available / Unavailable
Unitat de mesura	--
Freqüència d’adquisició	Discrecional segons canvi d'estat. Addicionalment s'enviarà un cop al dia per verificar que funciona correctament encara que no hi hagi hagut canvi d'estat.

A partir de la informació registrada podriem obtenir

4. Energia

4.1. Instal·lació fotovoltàica

Fer servir aquesta tipologia per instal·lacions de plaques fotovoltaiques aïllades o per a instal·lacions en equipaments on no es disposi de més informació energètica. En cas de disposar de més informació es recomana que es faci servir el component energy_manager. Per cada placa fotovoltaïca es donarà d’alta un sol component a la Plataforma Smart Region amb la següent informació:

Telegestió energètica de les plaques fotovoltaiques equipament
Nom component	<codiIne>_<desclocation>_solar_colector
Tipus component	solar_colector
Descripció	Placa fotovoltaica <referència ubicació>
Sensors	Els tipus de sensors associats són: active_energy_production: Producció energètica active_energy_consumption: Consum energètic active_energy_grid: Energia abocada a la xarxa active_power_production: Potència produïda active_power_consumption: Potència consumida active_power_grid: Potència abocada a la xarxa * en cas de que la càmera monitoritzi més d'una sortida
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo photovoltaic_pv_area: superfície plaques FV

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_solar_colector",
"componentType":"solar_colector",
"componentDesc":"Placa fotovoltaica <referència ubicació>",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
   "sensor":"<codiIne>_<desclocation>_sc_active_energy_production",
"description":"Producció energètica",
"type":"active_energy_production",
"publicAccess":"true",
"dataType":"number"
"unit":"kWh"
   },
{
"sensor":"<codiIne>_<desclocation>_sc_active_energy_consumption",
"description":"Consum energètic",
"type":"active_energy_consumption",
"publicAccess":"true",
"dataType":"number"
"unit":"kWh"
   },
{
  "sensor":"<codiIne>_<desclocation>_sc_active_energy_grid",
"description":"Energia abocada a la xarxa",
"type":"active_energy_grid",
"publicAccess":"true",
"dataType":"number"
"unit":"kWh"
},
{
  "sensor":"<codiIne>_<desclocation>_sc_active_power_production",
"description":"Potència produïda ",
"type":"active_power_production",
"publicAccess":"true",
"dataType":"number"
"unit":"kW"
},
{
  "sensor":"<codiIne>_<desclocation>_sc_active_power_consumption",
"description":"Potència consumida",
"type":"active_power_consumption",
"publicAccess":"true",
"dataType":"number"
"unit":"kW"
},
{
  "sensor":"<codiIne>_<desclocation>_sc_active_power_grid",
"description":"Potència abocada a la xarxa",
"type":"active_power_grid",
"publicAccess":"true",
"dataType":"number"
"unit":"kW"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_sc_active_energy_production",
"observations":[
{"value":"<value>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
{
"sensor":"<codiIne>_<desclocation>_sc_active_energy_consumption",
"observations":[
{"value":"<value>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
{
"sensor":"<codiIne>_<desclocation>_sc_active_energy_grid",
"observations":[
{"value":"<value>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_sc_active_power_production",
"observations":[
{"value":"<value>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_sc_active_power_consumption",
"observations":[
{"value":"<value>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_sc_active_power_grid",
"observations":[
{"value":"<value>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

4.2. Monitorització equipament

La telegestió d’un equipament pot arribar a aportar un estalvi del 5% del consum de l’edifici. Paybacks superiors a 5 anys són considerats massa llargs. De totes maneres aquest ítem va molt relacionat amb l’abast de comptatges que s’esculli, dificultat d’implantació, consum de l’edifici i del cost del kWh. Així, edificis amb consums totals (electricitat, gas...) majors a 150.000kWh/any la inversió en monitoratge surt rendible.

L’estructura del model de dades que utilitzem en l’àmbit de l’eficiència energètica parteix del treballs realitzat per l’Agència de l’Energia de Barcelona, en endavant AEB , que ha definit una ontologia aplicable a l’eficiència energètica en relació a les dades de la monitorització i que es pot trobar a l’AEB MONITORATGE ENERGÈTIC D’EDIFICIS, EQUIPAMENTS MUNICIPALS I INSTAL·LACIONS RENOVABLES. En cas de voler ampliar les dades a integrar es recomana partir d'aquest document doncs representa una feina molt complerta que unifica criteris i formats en l'àmbit de la telegestió.

L’elevat nombre d’equipaments municipals fa necessària la participació de diferents empreses subministradores d’equips de comptatge i telegestió energètica.

Per tal d’evitar que les diferents tecnologies aplicades per cada subministrador de telegestió, impliquin una falta d’homogeneïtzació en l’accés i tractament de les dades mesurades i llegides, <nom ens local> sol·licita a cadascun d’ells la integració de les dades obtingudes mitjançant els seus equips, per posteriorment enviar a la Plataforma Smart Region.

En referència a la integració amb la Plataforma Smart Region, pel seguiment en les instal·lacions de produccions fotovoltaiques, calderes de biomassa, calderes de gas, equipaments de refrigeració, xarxes de fred i calor o subministrament elèctric, interessa comprovar el correcte funcionament de la instal·lació així com les produccions o consums majoritaris.

En virtut d’aquests requeriments, s'estableix una codificació homogènia per a tot tipus de variables per tal d’analitzar les produccions i consums dels diferents instruments monitoritzats.

4.2.1. Ontologia dels components

La codificació ens permet, de forma fàcil, identificar la instal·lació. Per cada equipament telegestionat es donarà d’alta un sol component a la Plataforma Smart Region amb la següent informació:

4.2.1.1. Gestor d'energia

Telegestió energètica d’un equipament
Nom component	99999AAAAAA
Tipus component	Energy manager
Descripció	Descripció identificativa de l’equipament que s’està telegestionant. ‘Gestió energètica <Nom recinte> (si és que existeix), <nomEquipament>’ Exemple: Escola industrial, Edifici 25
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo equipment_type: tipus d'equipament. Indica la tipología de l’equipament. Tipus d’equipaments possibles: Centre educatiu, Museu, Biblioteca, Centre cívic, Espai cultural, Espai esportiu, Sanitari, Serveis Socials, Oficines, Altres. Valors possibles: educational center, museum, library, civic center, cultural area, sports area, xanitary, social services, offices, other energy_efficency_certificate: certificat d’eficiència energètica. Valors possibles: A, B, C, D, E, F,G photovoltaic_pv_area: superfície plaques FV

9999AAAAAA : Codi d’onze xifres alfanumèriques identificant les 5 primeres el codi INE del municipi i el codi de l’equipament / instal·lació. Aquest codi l'assigna l'ens local o si l’ens local no té programa de comptabilitat energètica el proveirà la Diputació.

4.2.1.2. Interruptor intel·ligent

Tipus de component = smart_switch

Sensors: Status, active_power, active_energy_consumption, voltatge, corrent, cosphi

4.2.2. Ontologia dels sensors

L'AEB, a la seva documentació fa una proposta per cada dada a monitoritzar. <nom ens local> recollirà inicialment menys variables.

99999AAAAAA _<DADA>_<TIPUS>_<VAR>

<DADA> : Correspon al tipus de dada registrat:

RT : Dades simples o “Real Time”.
MV: “Meter Value”.

<TIPUS> : Correspon a la codificació de l'instrument monitoritzat:

BMC: Comptador caldera de Biomassa
GAS: Comptador caldera de Gas
DHC: Comptador subministrament xarxa de Calor
DHF: Comptador subministrament xarxa de fred
FVENERGIA: Comptador produccions elèctriques
ES: Comptador subministrament escomesa elèctric
CIA: lectura del comptador de companyia
CL: Comptador de quadre general de Clima
IL: Comptador de quadre general d’Enllumenat
FO: Comptador de quadre general de Força
LF: Comptador de quadre general d’Enllumenat i Força
SI: Sonda interior
SE: Sonda exterior

S’estableix com a freqüència d’adquisició:

Diària: Per les produccions tèrmiques.
Horària: Per les produccions i consums elèctrics.

4.2.2.1. Energia produïda

Energia produïda calderes de biomassa
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_BMC*_ENER
Tipus de sensor	termic_energy
Descripció	Producció energètica de la caldera de biomassa a <Nom equipament>, <Nom recinte> Exemple: Energia tèrmica produïda amb la biomassa de la caldera Edifici 25, Escola industrial.
Unitats	kWh
Freqüència d’adquisició	Diària

pe. 08268ESC001_MV_BMC1_ENER

BMC1 : Caldera de biomassa número 1 . En el cas que hi hagi una segona caldera que es comptés amb un comptador a part seria BMC2.

Energia produïda plaques solars fotovoltaiques i mini-eòriques
Component	99999AAAAAA
Nom sensor	99999AAAAAA_FV_ENERGY_PRODUCTION
Tipus de sensor	active_energy_production
Descripció	Producció energètica de les plaques fotovoltaiques/mini-eòliques a <Nom equipament>, <Nom recinte> Exemple: Energia produïda amb plaques fotovoltaiques/mini-eòliques produïda amb la biomassa de la caldera Edifici 25, Escola industrial.
Unitats	kWh
Freqüència d’adquisició	Horària

4.2.2.2. Energia consumida

Energia autoconsumida plaques solars fotovoltàiques
Component	99999AAAAAA
Nom sensor	99999AAAAAA_FV_ENERGY_CONSUMPTION
Tipus de sensor	active_energy_consumption
Descripció	Consum energètic de les plaques fotovoltàiques a <Nom equipament>, <Nom recinte>
Unitats	kWh
Freqüència d’adquisició	Horària

Energia autoconsumida calderes biomassa
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_BMC*_CIA
Tipus de sensor	termic_energy
Descripció	Consum energètic de la caldera de biomassa a <Nom equipament>, <Nom recinte>
Unitats	kWh
Freqüència d’adquisició	Diària

Energia consumida caldera de gas
Component	99999AAAAAA
Nom sensor	99999AAAAAA_GAS_ENER
Tipus de sensor	active_energy
Descripció	Consum energètic de la caldera de gas a <Nom equipament>, <Nom recinte>
Unitats	kWh
Freqüència d’adquisició	Horària

Energia consumida calderes de gasoil
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_GASOIL_ENER
Tipus de sensor	termic_energy
Descripció	Consum energètic de la caldera de gasoil a <Nom equipament>, <Nom recinte>
Unitats	kWh
Freqüència d’adquisició	Diària

Exemple 08268ESC001_MV_GASOIL_ENER

Energia consumida subministrament elèctric
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_ES*_EACTIVA
Tipus de sensor	active_energy
Descripció	Consum energètic del subministrament elèctric a <Nom equipament>, <Nom recinte>
Unitats	kWh
Freqüència d’adquisició	Horària

Exemple 08214EQ0037_MV_ES1_EACTIVA

ES1 : Escomesa 1

Energia consumida xarxa de calor
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_DHC*_ENER
Tipus de sensor	dhc_energy
Descripció	Consum energètic de la xarxa de calor a <Nom equipament>, <Nom recinte>
Unitats	kWh
Freqüència d’adquisició	diària

Exemple 08268ESC001_MV_DHC1_ENER

08268ESC001_MV_DHF1_ENER

DHC1 : DH vol dir “District Heating” de la caldera 1

Energia consumida xarxa de fred
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_DHF*_ENER
Tipus de sensor	dhf_energy
Descripció	Consum energètic de la xarxa de fred a <Nom equipament>, <Nom recinte>
Unitats	kWh
Freqüència d’adquisició	diària

DHF1 : DH vol dir “District Heating” del sistema de refrigeració 1

4.2.2.3. Consums facturats

Consum facturat gas
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_GAS_COST
Tipus de sensor	cost
Descripció	Consum facturat de la caldera de gas a <Nom equipament>, <Nom recinte>
Unitats	€
Freqüència d’adquisició	mensual

Exemple 08268ESC001_MV_GAS_COST

Consum facturat gasoil
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_GASOIL_COST
Tipus de sensor	cost
Descripció	Consum facturat de la caldera de gasoil a <Nom equipament>, <Nom recinte>
Unitats	€
Freqüència d’adquisició	mensual

Exemple 08268ESC001_MV_GASOIL_COST

Consum facturat xarxa de fred
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_DHF*_COST
Tipus de sensor	cost
Descripció	Consum facturat de la xarxa la xarxa de fred a <Nom equipament>, <Nom recinte>
Unitats	€
Freqüència d’adquisició	mensual

DHF1 : DH vol dir “District Heating” del sistema de refrigeració 1

Consum facturat xarxa de calor
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_DHC*_COST
Tipus de sensor	cost
Descripció	Consum facturat de la xarxa la xarxa de calor a <Nom equipament>, <Nom recinte>
Unitats	€
Freqüència d’adquisició	mensual

Exemple 08268ESC001_MV_DHC1_COST

08268ESC001_MV_DHF1_COST

DHC1 : DH vol dir “District Heating” de la caldera 1

Consum facturat subministrament elèctric
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_ES*_COST
Tipus de sensor	cost
Descripció	Consum facturat del subministrament elèctric a <Nom equipament>, <Nom recinte>
Unitats	€
Freqüència d’adquisició	mensual

Exemple 08214EQ0037_MV_ES1_COST

Consum facturat d'aigua
Component	99999AAAAAA
Nom sensor	99999AAAAAA_WATER_COST
Tipus de sensor	cost
Descripció	Consum facturat d'aigua a <Nom equipament>, <Nom recinte>
Unitats	€
Freqüència d’adquisició	mensual

Exemple 08268ESC001_WATER_COST

4.2.2.4. Altres consums d'interès

Consum d'aigua
Component	99999AAAAAA
Nom sensor	99999AAAAAA_WATER
Tipus de sensor	water_meter
Descripció	Litres d'aigua consumits a <Nom equipament>, <Nom recinte>
Unitats	m3 o litres
Freqüència d’adquisició	mensual

Exemple 08268ESC001_WATER

Gas consumit
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_GAS_V
Tipus de sensor	Gas meter
Descripció	Litres de gas consumits a <Nom equipament>, <Nom recinte>
Unitats	litres
Freqüència d’adquisició	diària

Exemple 08268ESC001_MV_GAS_V

Gasoil consumit
Component	99999AAAAAA
Nom sensor	99999AAAAAA_MV_GASOIL_V
Tipus de sensor	Gasoil meter
Descripció	Litres de gasoil consumits a <Nom equipament>, <Nom recinte>
Unitats	litres
Freqüència d’adquisició	diària

Exemple 08268ESC001_MV_GASOIL_V

4.2.2.5. Temperatures

Temperatura interior
Component	99999AAAAAA
Nom sensor	99999AAAAAA_TA_INT
Tipus de sensor	temperature
Descripció	Temperatura interior a <Nom equipament>, <Nom recinte>
Unitats	ºC
Freqüència d’adquisició	Horària

Exemple 08268ESC001_TA_INT

Temperatura exterior
Component	99999AAAAAA
Nom sensor	99999AAAAAA_TA_EXT
Tipus de sensor	temperature
Descripció	Temperatura exterior a <Nom equipament>, <Nom recinte>
Unitats	ºC
Freqüència d’adquisició	Horària

Exemple 08268ESC001_TA_EXT

Graus dia calefacció
Component	99999AAAAAA
Nom sensor	99999AAAAAA_DEGREE_DAYS
Tipus de sensor	temperature
Descripció	Graus dia de calefacció acumulats en el període. Índex que permet indexar el consum segons la duresa del clima. El grau-dia de calefacció és una unitat que s'utilitza per mesurar el nivell del rigor hivernal a una localitat, i que relaciona la temperatura mitjana exterior durant l'època freda de l'any amb una certa temperatura de confort per a calefacció a interiors.
Unitats	GDc 15-15
Freqüència d’adquisició	mensual

Exemple 08268ESC001_DEGREE_DAYS

4.2.2.6. Estat de l'interruptor

Nom sensor	<NomComponent>_status
Tipus de sensor	status
Descripció	Especifica l'estat de l'interruptor
Unitats	text (on/off/damaged)

4.2.3. Mercats municipals

Als mercats municipals actualment es monitoritza el consum energètic dels compressors de fred i les màquines de climatització. En alguns mercats municipals on no hi ha màquines de climatització es mesura la Ta interior.

Mercat municipal
Nom component	<codiIne>_<desclocation>_market
Tipus component	market
Descripció	Mercat municipal <referència ubicació>
Sensors	Els tipus de sensors associats són: active_energy_cold_compressor: Energia activa consumida per un compressor de fred active_energy_air_conditioning_machine: Energia activa consumida per una màquina de climatització * obligatoris

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_market",
"componentType":"market",
"componentDesc":"Mercat municipal <referència ubicació>,
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
"sensor":"<codiIne>_<desclocation>_market_active_energy_cold_compressor*",
"description":"Compressor de fred *",
"type":"active_energy_cold_compressor",
"publicAccess":"true",
"dataType":"Kwh" },
{
"sensor":"<codiIne>_<desclocation>_market_active_energy_air_conditioning_machine",
"description":"Màquina de climatització",
"type":"active_energy_air_conditioning_machine",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_market"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_market_active_energy_cold_compressor*",
"observations":[
{"value":"<kwh>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"codiIne>_<desclocation>_market_active_energy_air_conditioning_machine",
"observations":[
{"value":"<kwh>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

4.2.4. Indicadors i quadres de comandament

El quadre de comandament definit té com objectiu incloure en detall l'anàlisi de l’eficiència energètica d’un equipament municipal.

En detall s'inclou:

Filtres:

En tot l’informe es podrà seleccionar el filtre del període d’anàlisi que podrà ser:

Anàlisi mensual
Anàlisi anual

Així com altres filtres que s’estipulin, necessaris.

•

Indicadors. Valors mensuals i anuals dels principals indicadors

Selecció dels principals indicadors que expliquen el balanç energètic de l’equipament municipal.

• Energia generada mensual i anual (KWh) = Suma de l’Energia generada total (plaques solars + caldera biomassa)

• Energia consumida mensual i anual (KWh) = Suma de l’Energia consumida total (subministrament elèctric + xarxa calor + xarxa fred + caldera gas + caldera gasoil+ autoconsum plaques solars + autoconsum caldera biomassa)

Nota: Es parteix de la premissa que el subministrament elèctric no contempla l’autoconsum

• Consum d’aigua (m3)

• Temperatura mitjana exterior i interior mensual i anual (ºC)

• Hectàrees gestionades de bosc: Cada kWh equival a 0,00002857142857 hectàrees gestionades ( 1 Tona seca són 3.500 kWh i d’una hectàrea en surten 10 tones d’estella seca)

• % Estalvi energètic (eficiència energètica) = Suma de l’Energia generada total (autoconsum) / Suma de l’Energia consumida total *100

• Estalvi de CO2 mensual i anual per la caldera de biomassa (kg). El factor de conversió és 0,2027934 kg CO2eq / kWh Emissions CO2. Alerta amb les unitats. Agafeu les dades de kWh de producció de la caldera

Altres càlculs rellevants per a la construcció d’aquests indicadors són:

• Energia tèrmica consumida mensual i anual de les calderes de gas (kWh) de cada edifici. L’equivalent és 11’76 kWh per cada m3 de gas.

• Energia tèrmica consumida mensual i anual de les calderes de gasoil (kWh) de cada edifici. L’equivalent és 10'18 kWh per cada litre de gasoil.

Altres notes:

Dades de les factures mensuals dels consums (elèctric, de gas, gasoil, biomassa i estella forestal) dels edificis disponibles a l’aplicació GEMWEB
Dades sensoritzades en directe de la generació de les calderes de biomassa i plaques fotovoltaiques
Dades sensoritzades en directe de la temperatura interior i exterior de l’edifici

Gràfic 1. Generació energètica de l’equipament municipal (KWh)

Energia generada mensual i anual per cadascun dels sensors (KWh):

Solar fotovoltaica generada (elèctrica)
Caldera de biomassa generada (tèrmica)

També incorporem l’autoconsum per a que es vegi l’eficiència energètica dels elements:

Solar fotovoltaica autoconsumida
Caldera de biomassa autoconsumida

Gràfic 2. Consum energètic de l’equipament municipal (KWh / m3)

Energia consumida mensual i anual per cadascun dels sensors (KWh / m3):

Electricitat (KWh)
Caldera de gas (KWh)
Caldera de gasoil (KWh)
Xarxa de calor (KWh)
Xarxa de fred (KWh)
Aigua (m3)
Solar fotovoltaica autoconsumida (KWh)

Caldera de biomassa autoconsumida (KWh)

Nota: Es parteix de la premissa que el subministrament elèctric no contempla l’autoconsum

Gràfic 3. Balanç energètic de l’equipament municipal (KWh o %)

Generació = Energia generada mensual i anual (KWh) = Suma de l’Energia generada total (plaques + biomassa)
Consum = Energia consumida mensual i anual (KWh) = Suma de l’Energia consumida total (subministrament elèctric + xarxa calor + xarxa fred + calera gas + caldera gasoil+ autoconsum plaques solars + autoconsum biomassa)

Nota: Es parteix de la premissa que el subministrament elèctric no contempla l’autoconsum

Gràfic 4. Distribució del la despesa segons el tipus de consum (%)

Facturació mensual i anual per cadascun dels sensors(€):

Electricitat
Caldera de gas
Caldera de gasoil
Xarxa de calor
Xarxa de fred
Aigua

Gràfic 5. Graus dia de calefacció acumulat mensuals i anuals (GDc15-15)

Graus dia acumulats mensuals i anuals de calefacció (segons model de càlcul GDc 15/15):

A les normatives europees es defineixen els graus dia en base a/b (GDa/b{\displaystyle GD_{a/b}}) com la suma, al llarg d'un període determinat de les diferències de temperatura entre un valor base, a, i la temperatura mitjana diària, quan aquesta temperatura és inferior a un altre valor, b. A Espanya, les dades es prenen en base 15/15. És a dir:

on:

a és la base de temperatura de calefacció
b és la base de temperatura exterior mitja diària, per sobre de la qual, es suposa que no fa falta calefacció.
n es el número de dies del període sobre el que es prenen les mesures; habitualment, un mes o un any.
Tmd,i temperatura mitjana diària pel dia i
- En la normativa espanyola es pren aquesta temperatura, fent la mitjana de la màxima i la mínima diària, en un període de deu anys.

Xc es un coeficient lògic que valdrà 1 quan la temperatura mitjana diària, Tmd, sigui menor que b i zero quan sigui major.
- Restant de n el número de vegades que, en aquest període, el coeficient Xc es igual a 0, se tenen els dies de calefacció del període

Taula 1. Resum de les dades de l’equipament municipal

On s’inclou una fotografia de l’equipament, dades de l’adreça, mapa amb ubicació, contacte i de tipologia d’equipament:

Centre escolar
Centre cultural
Centre esportiu
Oficines municipals
Altres

4.3. Panell elèctric enllumenat

A continuació es recullen les dades mínimes que cal definir per monitoritzar els quadres elèctrics de l'enllumenat públic

4.3.1. Ontologia dels components

Es definirà un component per cada quadre elèctric monitoritzat:

Monitorització enllumenat públic
Nom component	99999_ELEC_PANEL_*
Tipus component	streetligths_electrical_panel
Descripció	Quadre elèctric <referència ubicació>
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo electricalpanel_number: Nombre de quadres elèctrics telegestionats. total_power_noled_streetligths: Potència total dels punts de llum no led noled_streetligths_number: Nombre total de punts de llum no led telegestionats pels quadres elèctrics total_power_led_streetligths: Potència total dels punts de llum led led_streetligths_number: Nombre total de punts de llum led telegestionats pels quadres elèctrics

99999 : Codi ine del municipi on es troba el quadre elèctric

_* : identificador unívoc del quadre elèctric, pot fer referència al tram de carrer on està instal·lat

A cada component 99999_ELEC_PANEL_* es definirà:

4.3.2. Ontologia dels sensors

4.3.2.1. Potència elèctrica

Potència elèctrica
Component	99999_ELEC_PANEL_*
Nom sensor	99999_ELEC_PANEL_*_PACTIVA
Tipus de sensor	active_power
Descripció	Potència elèctrica disponible instantànea
Unitats	kW
Freqüència d’adquisició	Horària

4.3.2.2. Energia consumida

Energia consumida
Component	99999_ELEC_PANEL_*
Nom sensor	99999_ELEC_PANEL_*_EACTIVA
Tipus de sensor	active_energy
Descripció	Energia activa total en temps real
Unitats	kWh
Freqüència d’adquisició	Horària

4.3.3. Indicadors i quadres de comandament

El quadre de comandament definit té com objectiu incloure en detall l'anàlisi de l’eficiència energètica de l’enllumenat públic del municipi (inclou tots els quadres elèctrics telegestionats).

En detall s'inclou:

Filtres:

En tot l’informe es podrà seleccionar el filtre del període d’anàlisi que podrà ser:

Anàlisi mensual
Anàlisi anual

Així com altres filtres que s’estipulin, necessaris.

Indicadors. Valors mensuals i anuals dels principals indicadors

Selecció dels principals indicadors que expliquen el balanç energètic de l’enllumenat públic.

Punts de llum telegestionats per quadres elèctrics
Quadres elèctrics sensoritzats
% Tecnologia LED = total de punts de llum amb tecnologia LED / total punts de llum telegestionats
Potència elèctrica de l’enllumenat públic (kW)
Energia elèctrica consumida per l’enllumenat públic (kWh)
% Estalvi LED = [Consum no LED equivalent – Consum LED / Consum no LED equivalent ]* 100

consum no LED equivalent = [(A*B)/1000]

consum LED = [(A*C)/1000]

A = nombre bombetes LED noves

B = consum mig total (bombetes no LED) (W)

C = consum mig total (bombetes LED) (W)

Notes:

Dades dels punts de llum telegestionats per quadres elèctrics es té en GIS GEMWEB

Gràfic 1. Potència elèctrica subministrada mensual i anual per l’enllumenat públic (KW)

Potència elèctrica dels quadres elèctrics telegestionats seleccionats a l’informe.

Gràfic 2. Consum elèctric de l’enllumenat públic mensual i anual (KWh)

Sumatori del consum elèctric de tots els quadres elèctrics telegestionats seleccionats a l’informe.

Gràfic 3. Percentatge de tecnologia LED de l’enllumenat públic (%)

Distribució de la tecnologia dels quadres elèctrics del municipi segons tipologia:

LED
No LED

Gràfic 4. Distribució del consum elèctric de l’enllumenat públic per tipus de tecnologia (%)

Distribució del consum mensual i anual segons tipologia (%):

LED
No LED

Taula 1. Resum de les dades de l’enllumenat públic

On s’inclou una fotografia de l’enllumenat, dades de l’adreça, mapa amb ubicació, contacte i selector de quadre/s elèctric/s a visualitzar a l’informe.

Notes:

Dades dels punts de llum telegestionats per quadres elèctrics es té en GIS GEMWEB

4.4. Zona de càrrega de vehicles elèctrics i fotolineres

A les zones de càrrega de vehicles elèctrics i fotolineres interessa conèixer el consum elèctric acumulat i el nivell d'ocupació.

4.4.1. Ontologia dels components

4.4.2. Zones de càrrega

Es definirà un component per cada geo-localització on s'ubiquin les zones de càrrega. No conté sensors, emmagatzema la informació estàtica de les zones de càrrega:

Zona de cárrega
Nom component	<codiIne>_<desclocation>_evchargepoint
Tipus component	evchargepoint
Descripció	Fotolinera / Zona de càrrega de vehicles elèctrics <referència ubicació>
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo loading_type: tipus de càrrega. El tipus de càrrega de la zona de càrrega de VE pot ser càrrega ràpida o càrrega lenta. Valors possibles=fast o slow acces_type: protocol d'us.El protocol d'us de la zona de càrrega de VE pot amb app o amb targeta. Valors possibles=app o card charging_points: punts de càrrega que disposa la zona de càrrega de vehicle elèctric photovoltaic_pv_area: superfície pèrgoles FV fotolineres (m2) name socket_number intensity_max power_max phases (example :triphasic )

***Nota: Com que és una entitat pràcticament estàtica i la informació de la qual es pot assimilar fàcilment a l'entitat socket traspassant els tres últims valors assenyalats en vermell, llevat del cas necessari no es publicarà a la plataforma.

1.

Socket

Es definirà un component per cada geo-localització on s'ubiquin les sockets per cada zones de càrrega:

Endoll de càrrega
Nom component	<codiIne>_<desclocation>_<socketId>_socket
Tipus component	evsocket
Descripció	Endoll de càrrega/ <referència ubicació>
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo Ev_charge_point Connector_Type (example: CCS Combo (DC) connector_power_type_name (exemple: AC_1_PHASE) price_time_min price_energy_kwh intensity_max power_max phases (example :triphasic )
Sensors	Els tipus de sensors associats són: status: Ocupació del socket ( Occupied/Available/Unavailable) active_power: potència subministrada
Freqüència d’adquisició	Status: Es revisarà cada minut i només s’actualitzarà quan canviï d'estat Active_power: Es revisarà cada minut i només s’actualitzarà cada minut.

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component<codiIne>_<desclocation>_<socketId>_socket ",
"componentType":"evsocket",
"componentDesc":"Endoll de càrrega <Id>/<Total>",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",

"sensor":"<codiIne>_<desclocation><socketId>_socket_status",
"description":" Ocupació de l’endoll ",
"type":"status",
"publicAccess":"true",
"dataType":"Text"},
{

"sensor":"<codiIne>_<desclocation>_< socketId>_socket_active_power",
"description":" Potència subministrada pel socket en aquest moment",
"type":"active_power",
"publicAccess":"true",
"dataType":"Number",

“unit”:”w”,

"component":"<codiIne>_<desclocation>_< socketId>_socket"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_ <socketId>_socket_status",
"observations":[
{"value":"<status>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_<socketId>socket_active_power",
"observations":[
{"value":"<power>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}

]}

Charge

Es definirà un component Charge per cada sockets per cada zones de càrrega:

Charges
Nom component	<codiIne>_<desclocation>_<chargeId>_charge
Tipus component	evcharge
Descripció	càrrega associada a cada socket
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo Ev_charge_point EV_Socket
Sensors	Els tipus de sensors associats són: UID: Codi del usuari que està fent servir el socket session_init: Inici de la sessió session_end: Fi de la sessió charge_start: Inici de la càrrega charge_end: Fi de la càrrega charge_time: Temps de càrrega a la sessió nocharge_time : Temps sense càrrega a la sessió active_power_consumption: energia consumida a la sessió amount: Import econòmic de la sessió
Freqüència d’adquisició	1 cop al dia en horari nocturn. Insereix l'historial de càrregues finalitzades

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component<codiIne>_<desclocation>_<chargeId>_charge ",
"componentType":"evcharge",
"componentDesc":" Càrrega associada a cada socket ",
"componentPublicAccess":"false",
"location":"41.xxxx 2.xxxx",

"sensor":"<codiIne>_<desclocation><chargeId>_UID",
"description":" Codi del usuari que està fent servir el socket ",
"type":"UID",
"publicAccess":"false",
"dataType":"Text"},
{

"sensor":"<codiIne>_<desclocation>_< chargeId>_session_init ",
"description":" Inici de la sessió",
"type":"session_init",
"publicAccess":"true",
"dataType":"TimeStamp",

"component":"<codiIne>_<desclocation>_< chargeId >_charge"
},

{

"sensor":"<codiIne>_<desclocation>_< chargeId >_session_end",
"description":" Fi de la sessió",
"type":"session_end",
"publicAccess":"true",
"dataType":"TimeStamp",

"component":"<codiIne>_<desclocation>_< chargeId >_charge"
},

{

"sensor":"<codiIne>_<desclocation>_< chargeId >_charge_end",
"description":" Fi de la càrrega",
"type":"charge_end",
"publicAccess":"true",
"dataType":"TimeStamp",

"component":"<codiIne>_<desclocation>_< chargeId >_charge"
},

{

"sensor":"<codiIne>_<desclocation>_< chargeId >_charge_time",
"description":" Temps de càrrega a la sessió",
"type":"charge_time",
"publicAccess":"true",
"dataType":"number",

“unit”:”mins”,

"component":"<codiIne>_<desclocation>_< chargeId >_charge"
},

{

"sensor":"<codiIne>_<desclocation>_< chargeId >_nocharge_time",
"description":" Temps sense càrrega a la sessió",
"type":"charge_time",
"publicAccess":"true",
"dataType":"number",

“unit”:”mins”,

"component":"<codiIne>_<desclocation>_< chargeId >_charge"
},

{

"sensor":"<codiIne>_<desclocation>_< chargeId >_power",
"description":" energia consumida a la sessió ",
"type":"power",
"publicAccess":"true",
"dataType":"Number",

“unit”:”w”,

"component":"<codiIne>_<desclocation>_< chargeId >_charge"
},

{

"sensor":"<codiIne>_<desclocation>_< chargeId >_amount",
"description":" Import econòmic de la sessió ",
"type":"amount",
"publicAccess":"true",
"dataType":"Number",

“unit”:”Euro”,

"component":"<codiIne>_<desclocation>_< chargeId >_charge"
}

]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_ < chargeId >_UID ",
"observations":[
{"value":"< UID>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_< chargeId >_session_init ",
"observations":[
{"value":"<session_init>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_< chargeId >_session_end ",
"observations":[
{"value":"<session_end>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_< chargeId >_charge_end ",
"observations":[
{"value":"<charge_end>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_< chargeId >_charge_time ",
"observations":[
{"value":"<charge_time>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_< chargeId >_nocharge_time ",
"observations":[
{"value":"<nocharge_time>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_< chargeId >_power ",
"observations":[
{"value":"<power>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_< chargeId >_amount",
"observations":[
{"value":"<amount>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}

]}

Indicadors i quadres de comandament

Els quadres de comandament definits tenen com objectiu incloure en detall l'anàlisi de l’eficiència energètica de les zones de càrrega de vehicle elèctric i fotolineres.

Quadre de comandament associat al component

En primera instància s'avaluarà, per cada punt de càrrega disponible:

Nombre de càrregues
Nombre d’usuaris únics
Energia mitjana per càrrega
Temps mitjà de càrrega
% ocupació (sobre el total de temps)
% no disponibilitat (sobre el total de temps)
Gràfic de potència/temps

Quadre de comandament d'anàlisi global de tots els punts de càrrega

En detall s'inclou:

Filtres:

Indicadors. Valors mensuals i anuals dels principals indicadors

Selecció dels principals indicadors que expliquen el balanç energètic de les zones de càrrega de vehicles elèctrics i fotolineres del municipi.

Fotolineres
Zones de càrrega de vehicles elèctrics
Superfície de les pèrgoles FV (m2)

% Ocupació punt de càrrega = b * 100 / a

b: sensors ocupats

a = total sensors

Energia elèctrica generada mensual i anual de les plaques fotovoltaiques de les Fotolineres (kWh)
Energia elèctrica mensual i anual subministrada per les zones de càrrega de vehicles elèctrics (kWh)
% Estalvi per autoconsum = Suma de l’Energia FV generada total (autoconsum) / Suma de l’Energia consumida total] *100

Gràfic 1. Generació energètica de les fotolineres (KWh)

Energia generada mensual i anual de totes les fotolineres seleccionades a l’informe (KWh).

Gràfic 2. Consum energètica de les zones de càrrega de vehicles elèctrics i fotolineres (KWh)

Energia consumida mensual i anual de les zones de càrrega de vehicle elèctric i fotolineres seleccionats a l’informe (KWh).

Gràfic 3. Balanç energètic de les zones de càrrega i fotolineres (%)

Gràfic 4. Protocol d’ús de les zones de càrrega i fotolineres (%)

Distribució del protocol d’ús de les zones de càrrega i fotolineres del municipi segons tipologia:

Targeta
App mòbil

Taula 1. Resum de les dades de les zones de càrrega de vehicles elèctrics i fotolineres

On s’inclou una fotografia de les zones de càrrega o fotolineres, dades de l’adreça, mapa amb ubicació, contacte i selector de zona de càrrega de vehicles elèctrics o fotolinera a visualitzar a l’informe.

1.0.1. Quadres de comandament global en l'àmbit d'energia

El quadre de comandament definit té com objectiu incloure en detall l'anàlisi de l’eficiència energètica dels tres elements anteriorment descrits:

Equipaments municipals
Enllumenat Públic
Zones de càrrega de vehicles elèctrics i fotolineres

En detall s'inclou:

Filtres:

En tot l’informe es podrà seleccionar el filtre del període d’anàlisi que podrà ser:

Anàlisi mensual
Anàlisi anual

Així com altres filtres que s’estipulin, necessaris.

Indicadors. Valors mensuals i anuals dels principals indicadors

Selecció dels principals indicadors que expliquen el balanç energètic del municipi.

• Equipaments municipals telegestionats

• Equipaments municipals amb autoconsum (amb sensors de plaques solars i/o calderes)

• Zones de càrrega de vehicles elèctrics

• Fotolineres (amb autoconsum)

• % Ocupació punt de càrrega = b * 100 / a

b: sensors ocupats

a = total sensors

• Punts de llum telegestionats

• Energia generada mensual i anual (KWh) = Suma de l’Energia generada total (plaques solars + caldera biomassa)

• Energia consumida mensual i anual (KWh) = Suma de l’Energia consumida total [subministrament elèctric (equipament+enllumenat públic+zones de càrrega VE) + xarxa calor + xarxa fred + caldera gas + caldera gasoil +autoconsum plaques solars + autoconsum caldera biomassa)

Nota: Es parteix de la premissa que el subministrament elèctric no contempla l’autoconsum

• % Estalvi energètic (eficiència energètica) = Suma de l’Energia generada total (autoconsum) / Suma de l’Energia consumida total *100

Altres càlculs rellevants per a la construcció d’aquests indicadors són:

• Energia tèrmica consumida mensual i anual de les calderes de gas (kWh) de cada edifici. L’equivalent és 11’76 kWh per cada m3 de gas.

• Energia tèrmica consumida mensual i anual de les calderes de gasoil (kWh) de cada edifici. L’equivalent és 10'18 kWh per cada litre de gasoil.

Altres notes:

Dades de les factures mensuals dels consums (elèctric, de gas, gasoil, biomassa i estella forestal) dels edificis disponibles a l’aplicació GEMWEB
Dades sensoritzades en directe de la generació de les calderes de biomassa i plaques fotovoltaiques

Gràfic 1. Generació energètica al municipi (KWh)

Energia generada mensual i anual per cadascun dels elements que tenen generació (KWh):

Equipaments municipals
Fotolineres

Gràfic 2. Consum energètic al municipi (KWh)

Energia consumida mensual i anual per cadascun dels elements (KWh):

Equipaments municipals
Enllumenat públic
Fotolineres

Gràfic 3. Distribució de la energia generada al municipi (%)

Distribució de l’energia generada per tipologia de sensor (%):

Solar fotovoltaica (elèctrica)
Caldera biomassa (tèrmica)

Gràfic 4. Distribució de la energia consumida al municipi (%)

Distribució de l’energia consumida per tipologia de sensor (%):

Electricitat
Caldera de gas
Caldera de gasoil
Xarxa de calor
Xarxa de fred
Aigua
Caldera biomassa (autoconsum)
Solar fotovoltaica (autoconsum)

Gràfic 5. Balanç energètic municipal (KWh)

Generació = Energia generada mensual i anual (KWh) = Suma de l’Energia generada total
Consum = Energia consumida mensual i anual (KWh) = Suma de l’Energia consumida total [subministrament elèctric (equipaments + enllumenat + zones VE) + xarxa calor + xarxa fred + calera gas + caldera gasoil + autoconsum plaques solars + autoconsum caldera biomassa]

Nota: Es parteix de la premissa que el subministrament elèctric no contempla l’autoconsum

Gràfic 6. Percentatge de tecnologia LED de l’enllumenat públic (%)

Distribució de la tecnologia de l’enllumenat públic del municipi segons tipologia:

LED
No LED

Taula 1. Resum de les dades de l’enllumenat públic

On s’inclou una fotografia del municipi, dades de l’adreça, mapa amb ubicació, contacte i selector d’equipaments municipals, quadres elèctrics i de zones de càrrega de vehicles elèctrics o fotolineres a visualitzar a l’informe.

1.1. Medi ambient

1.1.1. Condicions ambientals

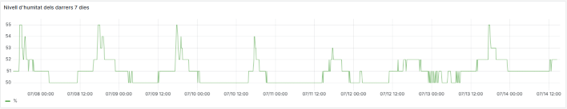

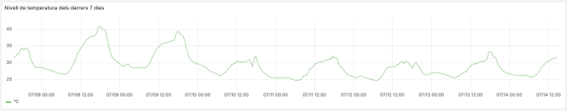

Condicions ambientals
Nom component	<codiIne>_<desclocation>_ec
Tipus component	environmental_conditions
Descripció	Mesurador condicions ambientals <referència ubicació>
Sensors	Els tipus de sensors associats són: air_quality_co2: Mesura de diòxid de carboni (ppm) temperature: Mesura de la temperatura (ºC) humidity: Mesura d'humitat relativa (%H)

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_ec",
"componentType":"environmental_conditions",
"componentDesc":"Mesurador condicions ambientals <referència ubicació>",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
"sensor":"<codiIne>_<desclocation>_ec_co2",
"description":"Mesura de diòxid de carboni",
"type":"air_quality_co2",
"publicAccess":"true",
"dataType":"number",
"unit":"ppm"
},
{

"sensor":"<codiIne>_<desclocation>_ec_temperature",
"description":"Mesura de la temperatura (ºC)",
"type":"temperature",
"publicAccess":"true",
"dataType":"number",
"unit":"ºC"
},
{
"sensor":"<codiIne>_<desclocation>_ec_humidity",
"description":"Mesura d'humitat relativa",
"type":"humidity",
"publicAccess":"true",
"dataType":"number",
"unit":"%H"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_ec_co2",
"observations":[
{"value":"<co2>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},
{
"sensor":"<codiIne>_<desclocation>_ec_temperature",
"observations":[
{"value":"<temperature>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},
{
"sensor":"<codiIne>_<desclocation>_aq_humidity",
"observations":[
{"value":"<humidity>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},
]}

1.1.2. Control del reg

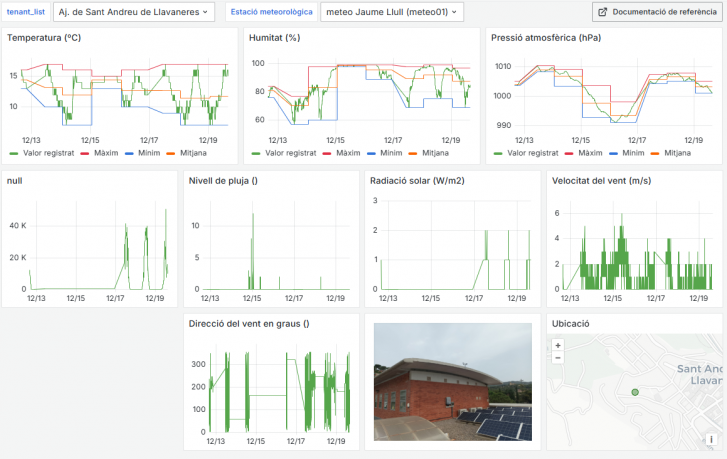

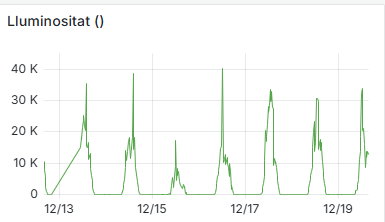

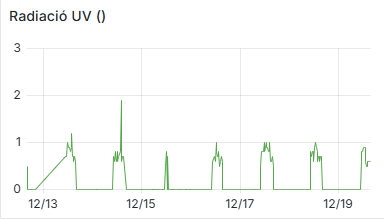

1.1.3. Estació meteorològica

La meteorologia afecta a la gestió dels serveis urbans i és per aquest motiu que és de gran importància conèixer en tot moment les dades meteorològiques del territori analitzat en un moment conret

Caldrà definir un únic component a Sentilo per cada estació meteorològica ins.

Component	Nom component
Tipus component	meteo
Descripció	Descripció identificativa del dispositiu que fa referència i la seva ubicació
Informació addicional

1.1.3.0.1. Ontologia dels sensors

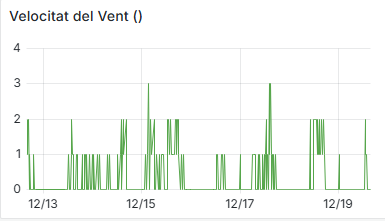

1.1.3.0.2. Anemòmetre

Nom sensor	<NomComponent>
Tipus de sensor	anemometer
Descripció	Velocitat mitjana del vent
Tipus de dada	Numèrica
Unitat de mesura	m/s
Freqüència d’adquisició	discrecional
Informació addicional

pe. <NomComponent>_anemometer

1.1.3.0.3. Direcció del vent

Nom sensor	<NomComponent>_wind_direction_10_m
Tipus de sensor	wind_direction_10_m
Descripció	Direcció del vent
Tipus de dada	Numèrica
Unitat de mesura	º (Graus)
Freqüència d’adquisició	discrecional

pe. <NomComponent>_wind_direction_10_m

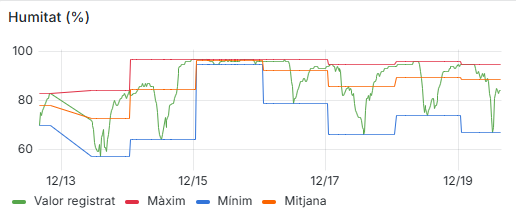

1.1.3.0.4. Humitat

Nom sensor	<NomComponent>_humidity
Tipus de sensor	humidity
Descripció	Humitat
Tipus de dada	Numèrica
Unitat de mesura	%
Freqüència d’adquisició	discrecional
Informació addicional

pe. <NomComponent>_humidity

1.1.3.0.5. Nivell de bateria

Nom sensor	<NomComponent>_battery
Tipus de sensor	battery
Descripció	% de nivell de bateria del dispositiu
Tipus de dada	Numèric
Unitat de mesura	%
Freqüència d’adquisició	discrecional

pe. <NomComponent>_battery

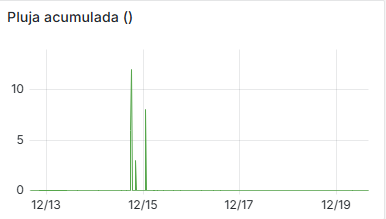

1.1.3.0.6. Pluviòmetre

Nom sensor	<NomComponent>_pluviometer
Tipus de sensor	pluviometer
Descripció	Mesura la quantitat acumulada d'aigua de pluja
Tipus de dada	Numèrica
Unitat de mesura	mm/h
Freqüència d’adquisició	discrecional

pe. <NomComponent>_pluviometer

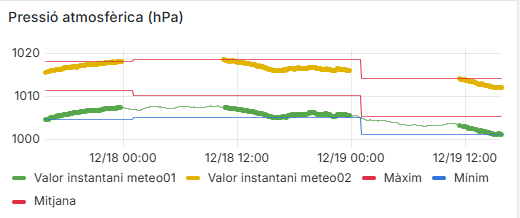

1.1.3.0.7. Pressió atmosfèrica

Nom sensor	<NomComponent>_pressure
Tipus de sensor	pressure
Descripció	Mesura la pressió admosfèrica
Tipus de dada	Numèrica
Unitat de mesura	kPa
Freqüència d’adquisició	discrecional

pe. <NomComponent>_pressure

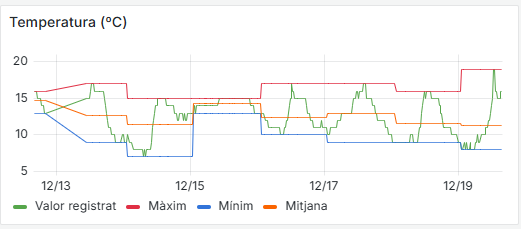

1.1.3.0.8. Temperatura

Nom sensor	<NomComponent>_temperature
Tipus de sensor	temperature
Descripció	Mesura la temperatura ambiental
Tipus de dada	Numèrica
Unitat de mesura	ºC
Freqüència d’adquisició	discrecional
Informació addicional

pe. <NomComponent>_temperature

1.1.4. Qualitat de l'aire

Per comprendre el comportament de la contaminació en entorns urbans es necessita recol·lectar dades sobre els nivells de contaminació: identificar les fonts desconegudes de contaminació, avaluar l’impacte de diferents accions de mitigació per identificar les més eficaces i rendibles, permetent així una presa de decisions més intel·ligent per millorar la qualitat de l'aire

Qualitat de l'aire
Nom component	<codiIne>_<desclocation>_air_quality
Tipus component	air_quality
Descripció	Descripció identificativa del dispositiu indicant les mesures que registra
Sensors	Els tipus de sensors associats són: battery: nivell de bateria (%) air_quality_co: nivell d'òxid de carboni (μg/m³) air_quality_co2: nivell de diòxid de carboni (mg/m³) air_quality_no: nivell d'òxid de nitrogen (μg/m³) air_quality_no2: nivell de diòxid de nitrogen (μg/m³) air_quality_o3: nivell d'ozò (μg/m³) humidity: Humitat relativa (%H) pm1: Partícules PM1 (ppm) pm25: Partícules PM2'5 (ppm) pm10: Partícules PM10 (ppm) pressure: Pressió admosfèrica (kPa) temperature: Temperatura (ºC)

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_air_quality",
"componentType":"air_quality",
"componentDesc":"Mesurador qualitat de l'aire <referència ubicació>  indicant les mesures que registra",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
   "sensor":"<codiIne>_<desclocation>_aq_battery",
"description":"Nivell de bateria",
"type":"battery",
"publicAccess":"true",
"dataType":"number",
  "unit":"%"
},

{

"sensor":"<codiIne>_<desclocation>_aq_co",
"description":"Nivell d'òxid de carboni",
"type":"air_quality_co",
"publicAccess":"true",
"dataType":"number",
"unit":"μg/m³"

{

"sensor":"<codiIne>_<desclocation>_aq_co2",
"description":"Nivell diòxid de carboni",
"type":"air_quality_co2",
"publicAccess":"true",
"dataType":"number",
"unit":"mg/m³"

{

"sensor":"<codiIne>_<desclocation>_aq_no",
"description":"Nivell d'òxid de nitrògen",
"type":"air_quality_no",
"publicAccess":"true",
"dataType":"number",
"unit":"μg/m³"

{

"sensor":"<codiIne>_<desclocation>_aq_no2",
"description":"Nivell diòxid de nitrògen",
"type":"air_quality_no2",
"publicAccess":"true",
"dataType":"number",
"unit":"μg/m³"

{

"sensor":"<codiIne>_<desclocation>_aq_o3",
"description":"Nivell d'ozò",
"type":"air_quality_o3",
"publicAccess":"true",
"dataType":"number",
"unit":"μg/m³"

{

"sensor":"<codiIne>_<desclocation>_aq_humidity",
"description":"Humitat relativa",
"type":"humidity",
"publicAccess":"true",
"dataType":"number",
"unit":"%H"

{

"sensor":"<codiIne>_<desclocation>_aq_pm1",
"description":"Partícules PM1",
"type":"pm1",
"publicAccess":"true",
"dataType":"number",
"unit":"ppm"

{

"sensor":"<codiIne>_<desclocation>_aq_pm25",
"description":"Partícules PM25",
"type":"pm25",
"publicAccess":"true",
"dataType":"number",
"unit":"ppm"

{

"sensor":"<codiIne>_<desclocation>_aq_pm10",
"description":"Partícules PM10",
"type":"humidity",
"publicAccess":"true",
"dataType":"number",
"unit":"ppm"

},
{
"sensor":"<codiIne>_<desclocation>_aq_pressure",
"description":"Pressió admosfèrica,
"type":"pressure",
"publicAccess":"true",
"dataType":"number",
"unit":"kPa"
},

{

"sensor":"<codiIne>_<desclocation>_aq_temperature",
"description":"Mesura de la temperatura",
"type":"temperature",
"publicAccess":"true",
"dataType":"number",
"unit":"ºC"

}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_aq_battery",
"observations":[
{"value":"<battery>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},
{
"sensor":"<codiIne>_<desclocation>_aq_co",
"observations":[
{"value":"<co>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},
{
"sensor":"<codiIne>_<desclocation>_aq_co2",
"observations":[
{"value":"<co2>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},
{
"sensor":"<codiIne>_<desclocation>_aq_no",
"observations":[
{"value":"<no>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_aq_no2",
"observations":[
{"value":"<no2>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_aq_o3",
"observations":[
{"value":"<o3>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_aq_humidity",
"observations":[
{"value":"<humidity>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_aq_pm1",
"observations":[
{"value":"<pm1>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_aq_pm25",
"observations":[
{"value":"<pm25>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_aq_pm10",
"observations":[
{"value":"<pm10>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{
"sensor":"<codiIne>_<desclocation>_aq_pressure",
"observations":[
{"value":"<pressure>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},

{

"sensor":"<codiIne>_<desclocation>_aq_temperature",
"observations":[
{"value":"<temperature>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

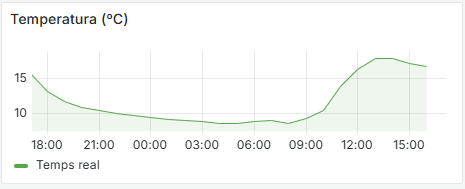

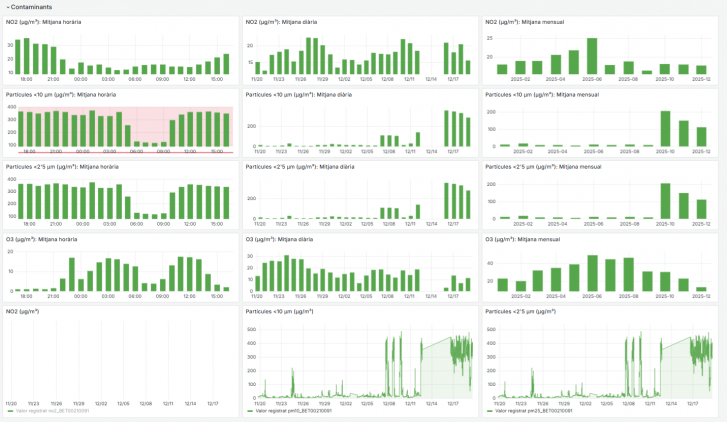

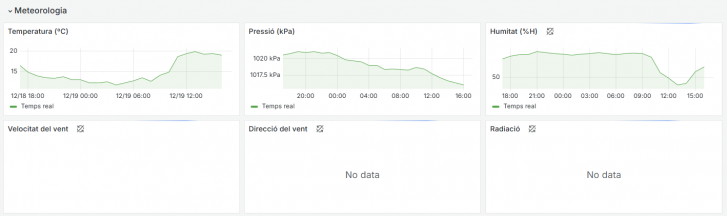

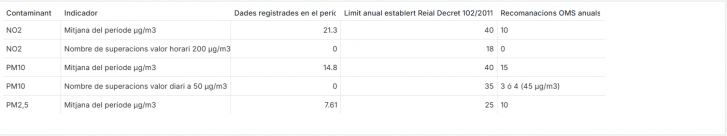

1.1.4.1. Anàlisi contaminació ambiental prenent la informació de dades obertes de les estacions de la Xarxa de Vigilància i Prevenció de Contaminació Ambiental de la Generalitat

En aquest cas, les dades NO es recullen en temps real, sinò que s'integren a la Plataforma Smart Region mitjançant un fluxe de NodeRED que descarrega la informació des de Dades Obertes de la Generalitat de Catalunya, es processen, i s'envien cap a Sentilo utilitzant l'ontologia de proveïdor, components i sensors següent:

1.1.4.1.1. Ontologia del proveïdor

Caldrà definir un únic proveïdor a Sentilo amb la nomenclatura següent:

Proveïdor	XVPCA_OPEN_DATA_AIR_QUALITY
Tipus	n/a
Descripció	Punts de mesura de la Xarxa de Vigilància i Previsió de la Contaminació Atmosfèrica (XVPCA) descarrega de dades des de Dades Obertes de Gencat via https://mediambient.gencat.cat/ca/05_ambits_dactuacio/atmosfera/qualitat_de_laire/vols-saber-que-respires/descarrega-de-dades/descarrega-dades-automatiques/pció identificativa del dispositiu indicant les mesures que registra
Informació addicional

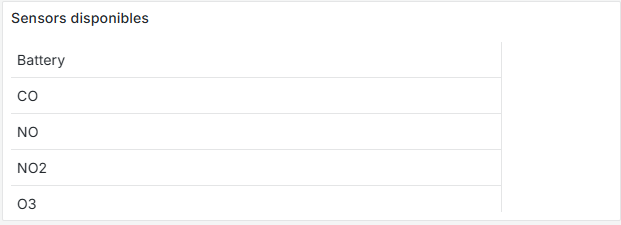

1.1.4.1.2. Ontologia dels components

El procediment de càrrega de dades del flux de NodeRED crearà un únic component a Sentilo per cada dispositiu que reculli les dades obertes relatives a la qualitat de l'aire de les estacions de la Generalitat.

Component	$ID_ESTACIÓ_MUNICIPI$_XVPC_METER_STATION
Tipus component	air_quality
Descripció	Estació: $ID_ESTACIÓ_MUNICIPI$
Informació addicional

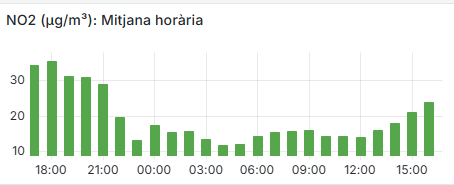

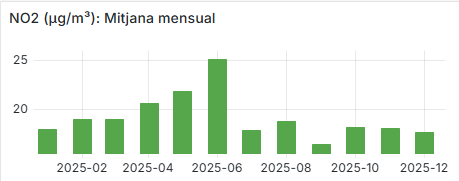

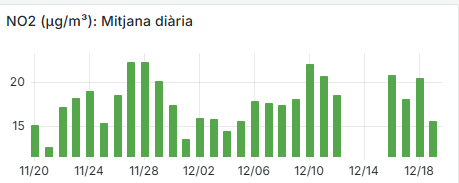

1.1.4.2. Diòxid de nitrogen

Nom sensor	$ID_ESTACIÓ_MUNICIPI$_NO2
Tipus de sensor	air_quality_no2
Descripció	--
Tipus de dada	--
Unitat de mesura	μg/m³
Freqüència d’adquisició	discrecional
Informació addicional

1.1.4.2.1. Òxid de nitrogen

Nom sensor	$ID_ESTACIÓ_MUNICIPI$_NO
Tipus de sensor	air_quality_no
Descripció	Mesura la concentració d'òxid de nitrogen a l'aire
Tipus de dada	Numèric
Unitat de mesura	μg/m³
Freqüència d’adquisició	discrecional

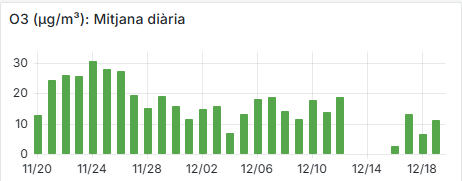

1.1.4.2.2. Ozò

Nom sensor	$ID_ESTACIÓ_MUNICIPI$_O3
Tipus de sensor	air_quality_O3
Descripció	Mesura la concentració d'ozò de nitrogen a l'aire
Tipus de dada	Numèric
Unitat de mesura	μg/m³
Freqüència d’adquisició	discrecional

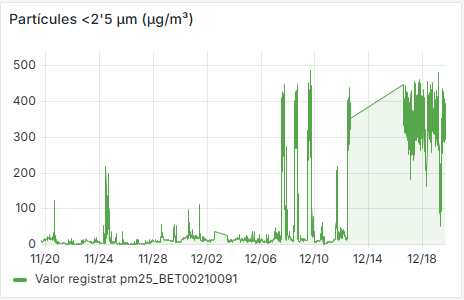

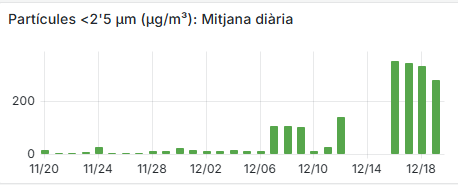

1.1.4.2.3. PM25

Nom sensor	$ID_ESTACIÓ_MUNICIPI$_PM25
Tipus de sensor	air_quality_pm25
Descripció	Mesura la concentració de partícules PM2'5 a l'aire
Tipus de dada	Numèric
Unitat de mesura	ppm
Freqüència d’adquisició	discrecional

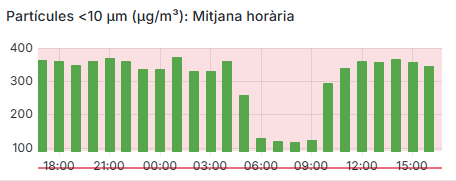

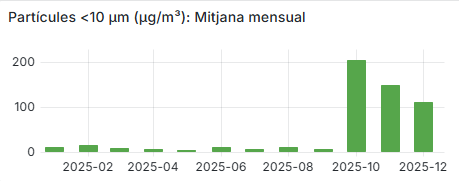

1.1.4.2.4. PM10

Nom sensor	$ID_ESTACIÓ_MUNICIPI$_PM10
Tipus de sensor	air_quality_pm10
Descripció	Mesura la concentració de partícules PM10 a l'aire
Tipus de dada	Numèric
Unitat de mesura	ppm
Freqüència d’adquisició	discrecional

1.1.5. Monitorització de la costa

Com a mesura d’adaptació al canvi climàtic és convenient implementar un sistema d’alerta integral, que englobi en un mateix sistema els avisos i protocols d’emergència automatitzats per tots els riscos climàtics. El monitoratge per un anàlisi dels temporals marítims és molt adequat en els municipis de costa.

1.1.5.1. Ontologia dels components

Caldrà definir un únic component a Sentilo per cada càmera instal·lada a la costa.

Component	Nom component
Tipus component	coast_monitor
Descripció	Descripció identificativa del dispositiu
Informació addicional

1.1.5.2. Ontologia dels sensors

1.1.5.2.1. Alçada de les onades

Nom sensor	<NomComponent>_height
Tipus de sensor	height
Descripció	Mesura l'alçada de les onades
Unitats	m
Freqüència d’adquisició	REVISAR
Visibilitat	pública (publicAccess=true)

pe. <NomComponent>_height

1.1.5.2.2. Velocitat pujada del mar

Nom sensor	<NomComponent>_velocity
Tipus de sensor	velocity
Descripció
Unitats	cm/h
Informació addicional
Freqüència d’adquisició	REVISAR
Visibilitat	pública (publicAccess=true)

pe. <NomComponent>_velocity

1.1.5.2.3. Volum de sorra

Nom sensor	<NomComponent>_volume
Tipus de sensor	volume
Descripció	Mesura el volum de sorra
Unitats	m3
Informació addicional
Freqüència d’adquisició
Visibilitat	pública (publicAccess=true)

pe. <NomComponent>_volume

1.1.5.2.4. Freqüència de les onades

Nom sensor	<NomComponent>_frequency
Tipus de sensor	frequency
Descripció	Mesura la freqüència de les onades
Unitats	ones/minut (REVISAR)
Informació addicional
Freqüència d’adquisició
Visibilitat	pública (publicAccess=true)

pe. <NomComponent>_frequency

1.1.5.2.5. Abocaments a sorra

Nom sensor	<NomComponent>_area
Tipus de sensor	area (REVISAR)
Descripció	Abocament a sorra
Tipus de dada	Numèric
Unitat de mesura	m3
Frequència d'adquisició	cada hora

1.1.5.2.6. Abocaments a mar

Nom sensor	<NomComponent>_area
Tipus de sensor	area (REVISAR)
Descripció	Abocament a mar
Tipus de dada	Numèric
Unitat de mesura	m3
Frequència d'adquisició	cada hora

1.2. Mobilitat

1.2.1. Incidèndies i queixes a la via pública

Un sistema per a la gestió d'incidències i queixes a la via pública obert a la cituadania permet:

Involucrar al ciutadà en la gestió activa del municipi.
Augmentar la transparència en relació a la gestió municipal.
Ser més eficients en el seguiment i resolució.

Es considera oportú monitoritzar les incidències/queixes obertes a la via publica, les actuacions realitzades per a la seva resolució així com l'estat global de la resolució.

1.2.1.1. Ontologia dels components

Caldrà definir un únic component a Sentilo per cada incidència/queixa geolocalitzada

Component	Nom component
Tipus component	public_road_issue
Descripció	Descripció identificativa de la incidència
Informació addicional	"type":"especifica el tipus de incidència relacionada amb el mantenimient urbà ja sigui afectació de voreres, paviments, mobiliari urbà, jardinaria, enllumenat públic, neteja viària, recollida d'escombraries o d'altres qüestions relacionades amb la via pública"

1.2.1.2. Ontologia dels sensors

1.2.1.2.1. Estat

Nom sensor	<NomComponent>_status
Tipus de sensor	status
Descripció	Estat de la incidència
Unitats	--
Informació addicional	Possibles valors: Nova, reoberta, inicada, aclarint, en procés, resolta, validada, aplicada, tancada i rebutjada
Freqüència d’adquisició	discrecional

pe. <NomComponent>_status

1.2.1.2.2. Tasca*

Per detallar les actuacions realitzades per a la resolució de la incidència:

Nom sensor	<NomComponent>_task*
Tipus de sensor	description
Descripció	--
Tipus de dada	texte
Unitat de mesura	--
Freqüència d’adquisició	discrecional
Informació addicional

pe. <NomComponent>_task

1.2.2. Radar de trànsit

Radar de trànsit
Nom component	<codiIne>_<desclocation>_radar
Tipus component	radar
Descripció	Radar de trànsit <referència ubicació>
Sensors	Els tipus de sensors associats són: battery: % de nivell de bateria del dispositiu vehicle_avg_speed: Velocitat mitja registrada vehicle_flow: Nombre de vehicles que circulen en un període de temps vehicle_max_speed: Velocitat màxima registrada vehicle_car_volume: Nombre de cotxes vehicle_motorbike_volume: Nombre de motocicletes que circulen en un període de temps vehicle_heavy_volume: Nombre de vehicles pesants que circulen en un període de temps * obligatoris

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_radar",
"componentType":"radar",
"componentDesc":"Radar de trànsit <referència ubicació>",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
"sensor":"<codiIne>_<desclocation>_radar_vehicle_avg_speed",
"description":"Velocitat mitja registrada",
"type":"avh_speed",
"publicAccess":"true",
"dataType":"number",
"unit":"Km/h" },
{

"sensor":"<codiIne>_<desclocation>_radar_battery",
"description":"% de nivell de bateria del dispositiu",
"type":"battery",
"publicAccess":"true",
"dataType":"number",
"unit":"%",
"component":"<codiIne>_<desclocation>_radar"
},
{
"sensor":"<codiIne>_<desclocation>_radar_vehicle_flow,
"description":"Indica el nombre de vehicles que circulen en un període de temps",
"type":"vehicle_flow",
"publicAccess":"true",
"dataType":"number",
"unit":"vehicles/minut",
"component":"<codiIne>_<desclocation>_radar"
},
{
"sensor":"<codiIne>_<desclocation>_radar_vehicle_max_speed",
"description":"Velocitat màxima registrada",
"type":"max_speed",
"publicAccess":"true",
"dataType":"number",
"unit":"Km/h",
"component":"<codiIne>_<desclocation>_radar"
},
{
"sensor":"<codiIne>_<desclocation>_radar_car_volume",
"description":"Nombre de cotxes"
"type":"vehicles",
"publicAccess":"true",
"dataType":"number",
"unit":"Km/h",
"component":"<codiIne>_<desclocation>_radar"
},
{
"sensor":"<codiIne>_<desclocation>_radar_motorbike_volume",
"description":"Nombre de motocicletes"
"type":"vehicles",
"publicAccess":"true",
"dataType":"number",
"unit":"Km/h",
"component":"<codiIne>_<desclocation>_radar"
},
{
"sensor":"<codiIne>_<desclocation>_radar_heavy_volume",
"description":"Nombre de vehicles pesants"
"type":"vehicles",
"publicAccess":"true",
"dataType":"number",
"unit":"Km/h",
"component":"<codiIne>_<desclocation>_radar"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_radar_battery",
"observations":[
{"value":"<direction>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_radar_vehicle_avg_speed",
"observations":[
{"value":"<country>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_radar_vehicle_flow",
"observations":[
{"value":"<uid>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_radar_vehicle_max_speed",
"observations":[
{"value":"<speed>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_radar_car_volume",
"observations":[
{"value":"<car_volume>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_radar_motorbike_volume",
"observations":[
{"value":"<motorbike_volume>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_radar_heavy_volume",
"observations":[
{"value":"<heavy_volume>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}

]}

1.2.3. Semàfor intel·ligent

Semàfor intel·ligent
Nom component	<codiIne>_<desclocation>_smart_traffic_light
Tipus component	smart_traffic_light
Descripció	Semàfor intel·ligent <referència ubicació>
Sensors	Els tipus de sensors associats són: vehicle_advance: Avanç vehicle_distance_time: Temps de separació vehicle_flow: Nombre de vehicles que circulen en un període de temps vehicle_speed: Velocitat del vehicle vehicle_direction: Direcció del vehicle vehicle_type: Tipus de vehicle [bicycle, big_truck, bus, car, motorbike, pedestrian, small_truck, van ] * obligatoris

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_smart_traffic_light",
"componentType":"smart_traffic_light",
"componentDesc":"Semàfor intel·ligent <referència ubicació>",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_advance",
"description":"...",
"type":"vehicle_advance",
"publicAccess":"true",
"dataType":"number",
"unit":"..." },
{

"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_distance_time",
"description":"Temps de separació entre vehicles",
"type":"vehicle_distance_time",
"publicAccess":"true",
"dataType":"number",
"unit":"segons",
"component":"<codiIne>_<desclocation>_smart_traffic_light"
},
{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_flow,
"description":"Nombre de vehicles que circulen en un període de temps",
"type":"vehicle_flow",
"publicAccess":"true",
"dataType":"number",
"unit":"vehicles/minut",
"component":"<codiIne>_<desclocation>_smart_traffic_light"
},
{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_speed",
"description":"Velocitat registrada",
"type":"vehicle_speed",
"publicAccess":"true",
"dataType":"number",
"unit":"Km/h",
"component":"<codiIne>_<desclocation>_smart_traffic_light"
},
{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_direction",
"description":"Direcció dels vehicles"
"type":"vehicle_direction",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_smart_traffic_light"
},
{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_type",
"description":"Tipus de vehicle"
"type":"vehicle_type",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_smart_traffic_light"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_advance",
"observations":[
{"value":"<direction>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_distance_time",
"observations":[
{"value":"<country>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_flow",
"observations":[
{"value":"<uid>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_speed",
"observations":[
{"value":"<speed>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_direction",
"observations":[
{"value":"<type>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_smart_traffic_light_vehicle_type",
"observations":[
{"value":"<type>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}

]}

1.2.4. Vehicles de Mobilitat Personal (VMP, pe. patinets i bicicletes elèctriques)

La informació rellevant que cal recolllir en temps real per als VMP és:

Geoposicionament del VMP
Nivell de bateria
Velocitat
Codi usuari
Ocupat S/N

1.2.4.1. Ontologia dels components

Per cada VMP monitoritzat es donarà d’alta un sol component a la Plataforma Smart Regionamb la següent informació:

Monitorització dels Vehicles de Mobilitat Personal
Nom component	99999AAAAAA
Tipus component	scooter (pels patinets) / bicycle (per les bicicletes)
Descripció	Descripció identificativa del tipus de VMP / matrícula que s'està m

9999AAAAAA : Codi d’onze xifres alfanumèriques identificant les 5 primeres el codi INE del municipi i el codi/matricula del VMP. Aquest codi l'assigna l'Ajuntament.

Cadrà definir el component com a mòbil i periòdicament actualitzar la seva localització. (pe. Cada 30 minuts aturats i cada minut en moviment)

1.2.4.2. Ontologia dels sensors

1.2.4.2.1. Nivell de bateria

Un sensor que indiqui el % de nivell de bateria del VMP:

Nom sensor	<NomComponent>_bat
Tipus de sensor	battery level
Descripció	% de nivell de bateria del dispositiu
Tipus de dada	Numèrica
Unitat de mesura

1.2.4.2.2. Velocitat

Un sensor que indiqui la velocitat en la que es mou el VMP:

Nom sensor	<NomComponent>_speed
Tipus de sensor	vehicle_speed
Descripció	Velocitat en la que es mou el VMP
Tipus de dada	Numèric
Unitat de mesura	Km/h

1.2.4.2.3. Codi usuari

Un sensor que indiqui el codi de l'usuari que està fent servir el VMP:

Nom sensor	<NomComponent>_user
Tipus de sensor	UID
Descripció	Codi de l'usuari que està fent serv
Tipus de dada	Texte
Unitat de mesura	--

1.2.4.2.4. Ocupació del VMP

Un sensor que indiqui si el VMP està ocupat:

Nom sensor	<NomComponent>_status
Tipus de sensor	status
Descripció	Indica si el VMP està ocupat (Si/No)
Tipus de dada	Text: Occupied/ Available / Unavailable
Unitat de mesura	--

1.2.4.3. Indicadors i quadre de comandament

A partir de la informació registrada podriem obtenir

Temps mig d'us segons franja horària, dia de la setmana, mes, usuari...
Itineraris habituals
Temps mig de duració de les batèries per identificar bateries deteriorades
Velocitats mitjanes i velocitats fora límits per sancionar

1.2.5.
Zones d'estacionament

Per tal de tenir un control de l'estat d'ocupació de les zones d'estacionament en temps real, cal conèixer la següent informació:

Nombre total de places disponibles
Nombre de places ocupades
Estat de l’aparcament (Obert/Tancat)

1.2.5.1. Ontologia dels components

Per cada zona d'estacionament monitoritzada es donarà d’alta un sol component a la Plataforma Smart Regionamb la següent informació:

Monitorització d'ocupació de les zones d'estacionament
Nom component	99999AAAAAA
Tipus component	parking
Descripció	Descripció identificativa de la zona d'estacionament que s’està monitoritzant
Informació adicional	Paràmetres a incorporar al camp componentAddicionalInfo acces_type: tipus d'accés. Valors possibles=public o restricted parking_type: tipus d'aparcament. Valors possibles= interior, outdoor, blue zone, green zone, loading and unloading zone, PMR. parking_area: Només cal informar-ho en zones d'estacionament regulat multi-plaça, geojson que delimita l'àrea geogràfica de la zona d'estacionament. total_space: Nombre total de places disponibles. En places d'aparcament individual el valor serà 1 (a) schedule: JSON amb l'horari de la zona d'estacionament (referència https://schema.org/Schedule)

9999AAAAAA : Codi d’onze xifres alfanumèriques identificant les 5 primeres el codi INE del municipi i el codi de la zona d'estacionament. Aquest codi l'assigna l'Ajuntament.

A l’hora d’afegir el primer sensor incloure a l’atribut location les coordenades del punt geogràfic de referència.

1.2.5.2. Ontologia dels sensors per zones d'estacionament multi-plaça

1.2.5.2.1. Nombre de places ocupades (b)

Un sensor que indiqui el nombre de places ocupades a la zona d'estacionament:

Nom sensor	<NomComponent>_occupation
Tipus de sensor	parking_occupation
Descripció	Nombre de places ocupades a la zona d'estacionament <NomComponent>
Tipus de dada	Numèric
Unitat de mesura	places

1.2.5.2.2. Estat de la zona d'aparcament

Un sensor que indiqui si la zona d'estacionament multi-plaça està operativa o no:

Nom sensor	<NomComponent>_status
Tipus de sensor	status
Descripció	Ocupació de la plaça d'aparcament <NomComponent>
Tipus de dada	Text: Occupied/ Available / Unavailable

1.2.5.2.3. Codi vehicle entrant / sortint (opcional)

Per tal de poder fer anàlisi del temps mig d'estada dels vehicles en una zona d'estacionament és necessari identificar les etrades i sortides individuals. Per això caldrà definir un sensors que reculli el codi de vehicle entrant i un que reculli el codi de vehicle sortint:

Nom sensor	<NomComponent>_idVehicle_<in/out>
Tipus de sensor	UID
Descripció	Codi de vehicle entrant / sortint
Tipus de dada	Texte
Unitat de mesura	--

1.2.5.3. Ontologia dels sensors per places d'aparcament individuals (geogràficament disperses)

En el cas d'utilitzar sensors individuals plaça a plaça, si aquests estan instal·lats a pàrquings delimitats o àrees geogràfiques grans és convenient fer la integració com zones d'estacionament multi-plaça i minimitzar la integració de places d'aparcament individual a places geogràficament disperses.

Es recomana la representació com zones d'estacionament multi-plaça i minimitzar la representació de places d'aparcament individual perquè a nivell d’aparcament interessa el nombre de places lliures vs el total per conèixer l’estat d’ocupació i si val la pena desplaçar-se fins allà o no.

Si es considerés oportú la doble representació (zones d'estacionament multi-plaça i detall plaça a plaça) seria convenient definir amb visibilitat pública només el component definit per a la zona d'estacionament multi-plaça(atribut "publicAcess":"true") i amb visibilitat restringida el detall de les places individuals (atribut "publicAcess":"false"). D’aquesta manera en el mapa públic només es veuria les dades globals del pàrquing i el detall es podria accedir pels usuaris donats d’alta a la plataforma a l'acreditar-se.

1.2.5.3.1. Ocupació de la plaça

Un sensor que indiqui si la plaça d'aparcament està lliure o ocupada:

Nom sensor	<NomComponent>_status
Tipus de sensor	status
Descripció	Ocupació de la plaça d'aparcament <NomComponent>
Tipus de dada	Text: Occupied/ Available / Unavailable

1.2.5.4. Indicadors i quadre de comandament

A partir de la informació registrada podriem obtenir

Places lliures (a - b)
% Ocupació: b*100/a
Cadena de text que indiqui disponibilitat (“LLIURE, OCUPAT, MOLT PLE, TANCAT”): Valor calculat en funció de % Ocupació i Estat de l’aparcament

I d'altra informació rellevant per la gestió de la mobilitat municipal com:

Promig d'ocupació segons franja horària, dia de la setmana, mes...
Promig d'estada segons franja horària, dia de la setmana, mes... (sempre i quan s'hagi registrat el codi de vehicle entrant / sortint

Conjuntament amb els ajuntaments d'Alella i Gironella hem dissenyat un quadre de comandament d'anàlisi en temps real de l'estat d'ocupació de les zones d'estacionament. El teniu disponible a l'entorn de producció.

La forma d'accedir és seleccionar la zona d'estacionament:

Al prémer "Veure més" apareix el quadre de comandament:

On s'inclou:

una imatge de la zona d'estacionament i la seva geolocalització
el nombre de places lliures en temps real
una gràfica d'ocupació setmanal i horària de la zona d'estacionament
el detall plaça a plaça de l'estat en temps real
i un anàlisi global de totes les zones d'estacionament sensoritzades al municipi

L'avantatge d'integració de les zones d'estacionament a la plataforma Smart Region és la visió holística de totes les zones en un sol sistema integrador i el poder proporcionar aquesta informació en temps real a la ciutadana.

Aquesta és una primera versió del quadre de comandament, si trobeu a faltar alguna dada d'interès feu-nos-ho saber participant fòrum.

1.3. Residus, reciclatge i neteja urbana

1.3.0.1. Especificacions NGSI (Next Generation Service Interfaces)

Adjunt trobareu l'estàndar que descriu com recopilar, gestionar, publicar e informar dels canvis en la informació de contexte associada als contenidors de recollida d'escombraries.

https://github.com/smart-data-models/dataModel.WasteManagement/blob/master/WasteContainer/doc/spec_ES.md

1.3.0.2. Ontologia dels components

1.3.0.2.1. Estació de reciclatge

Caldrà definir un únic component a Sentilo per l'estació de reciclatge

Component	Nom component
Tipus component	recycling_station
Descripció	Descripció identificativa del centre de reciclatge
Sensors	Els tipus de sensors associats són: A l'entrada de residu: rc_uid: Codi identificatiu de l'usuari que aporta el residu (id únic anonimitzat) rc_user_profile: Perfil d'usuari rc_user_postal_code: Codi postal de l'usuari rc_waste_weight: Pes de residu aportat per l'usuari rc_waste_type: Tipus de residu [, , ] A la generació de producte rc_product_type: Tipus de producte [, , ] rc_product_weight: Pes de producte generat

Exemple per afegir dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_recycling_station",
"componentType":"recycling_station",
"componentDesc":"Estació de reciclatge de <nom Estació> ",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx"
"sensor":"<codiIne>_rc_uid",
"description":"Codi d'usuari",
"type":"uid",
"publicAccess":"true",
"dataType":"text",
"unit":""
},
{
"sensor":"<codiIne>_rc_user_profile",
"description":"Perfil d'usuari",
"type":"user_profile",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_recycling_station"
},
{
"sensor":"<codiIne>_rc_postal_code",
"description":"Codi postal",
"type":"postal_code",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_recycling_station"
},
{
"sensor":"<codiIne>_rc_waste_type",
"description":"Tipus de residu",
"type":"waste_type",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_recycling_station"
},
{
"sensor":"<codiIne>_rc_waste_weight",
"description":"Pes del residu",
"type":"waste_weight",
"publicAccess":"true",
"dataType":"number",
"unit":"grams",
"component":"<codiIne>_recycling_station"
},
{
"sensor":"<codiIne>_rc_product_type",
"description":"Tipus de producte",
"type":"product_type",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_recycling_station"
},
{
"sensor":"<codiIne>_rc_product_weight",
"description":"Pes del producte",
"type":"product_weight",
"publicAccess":"true",
"dataType":"number",
"unit":"grams",
"component":"<codiIne>_recycling_station"
}
]}

Exemple per registrar dades d’entrada

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_rc_uid",
"observations":[
{"value":"<uid>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_rc_user_profile",
"observations":[
{"value":"<user_profile>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_rc_user_postal_code",
"observations":[
{"value":" <user_postal_code>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_rc_waste_weight",
"observations":[
{"value":"< waste_weight >",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

Exemple per registrar dades de sortida

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_rc_product_type",
"observations":[
{"value":"<product_type>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_rc_product_weight",
"observations":[
{"value":"<product_weight>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

1.3.0.2.2. Contenidor d'orgànic

Caldrà definir un únic component per cada contenidor d'orgànic instal·lat

Component
Nom component	[codiContenidor]
Tipus component	organic_container
Descripció	Descripció identificativa del contenidor

1.3.0.2.3. Contenidor de paper

Caldrà definir un únic component per cada contenidor de paper instal·lat

Component
Nom component	[codiContenidor]
Tipus component	paper_container
Descripció	Descripció identificativa del contenidor

1.3.0.2.4. Contenidor de plàstic

Caldrà definir un únic component per cada contenidor de plàstic instal·lat

Component
Nom component	[codiContenidor]
Tipus component	plastic_container
Descripció	Descripció identificativa del contenidor

1.3.0.2.5. Contenidor de rebuig

Caldrà definir un únic component per cada contenidor de rebuig instal·lat

Component
Nom component	[codiContenidor]
Tipus component	refuse_container
Descripció	Descripció identificativa del contenidor

1.3.0.2.6. Contenidor de vidre

Caldrà definir un únic component per cada contenidor de vidre instal·lat

Component
Nom component	[codiContenidor]
Tipus component	glass_container
Descripció	Descripció identificativa del contenidor

1.3.0.2.7. Paperera

Caldrà definir un únic component per cada paperera

Component
Nom component	[codiPaperera]
Tipus component	bin
Descripció	Descripció identificativa de la paperera

1.3.0.2.8. Camió d'escombraries / escombradores - fregadores -Rentats a pressió (Vehicles)

Caldrà definir un únic component per cada vehicle en servei

Component
Nom component	[matricula_vehicle]
Tipus component	garbagge_truck/floor_cleaning_truck
Descripció	Descripció identificativa del vehicle, incloent la matrícula

1.3.0.3. Ontologia dels sensors associats als contenidors / papereres

1.3.0.3.1. Atributs NGSI alta contenidor

Paràmetres opcionals a componentAddicionalInfo:

actuationHours: Hores adequades per a realitzar actuacions sobre el contenidor.
address: La direcció postal
alternateName: Un nom alternatiu par aquest article
annotations: Anotacions sobre l’article
areaServed: La zona geogràfica en la que se presta un servei o s’ofereix un article
binColor: Color del contenidor. Pot utilitzar-se para indicar el tipus de residus. El codi de colores ha de seguir les convencions estipulades a Catalunya.
binFullnessThreshold: Nivell llindar d’omplerta del contenidor definit como el nivell (en termes de porcentatge) en el que es generarà l’alerta o notificació de contenidor ple.
category: Enum:' fixe, terra, altre, portàtil, subterrani'
dateServiceStarted: Data en la que el contenidor va començar a donar.
storedWasteOrigin: Origen dels residus enmagatzemats. Enum:'domèstic, municipal, industrial, construcció, hoteleria, agricultura, altres'

Paràmetres opcionals a componentTechnicalDetails

serialNumber: Número de sèrie del contenidor.
binCapacity: Capacidad total en termes de volum de residus que pot contenir el contenidor.
binMaxLoad: Càrrega màxima que pot suportar la paperera.
binRecommendedLoad: Càrrega recomanada (pes) que pot suportar la paperera corresponent a aquesta observació.
refWasteContainerModel: Model de contenidor

1.3.0.3.2. Obertura del contenidor

Un sensor que indiqui el moment d'obertura del contenidor en el moment de presa de dades:

Nom sensor	[codiContenidor]-open
Tipus de sensor	container_open
Descripció	Indicador d'obertura del contenidor
Tipus de dada	Booleà
Unitat de mesura
Frequència d'adquisició	Discrecional

1.3.0.3.3. RFID de la targeta que obre el contenidor

Un sensor que identifiqui la targeta que ha obert el contenidor en el moment de presa de dades:

Nom sensor	[codiContenidor]-rfid_card
Tipus de sensor	container_rfid_card
Descripció	RFID de la targeta que ha obert el contenidor
Tipus de dada	Texte
Public	False
Frequència d'adquisició	Discrecional

1.3.0.3.4. Pes de la càrrega del contenidor

Un sensor que indiqui el pes de la càrrega del contenidor just abans de buidar-lo:

Nom sensor	[codiContenidor]-cargoWeight
Tipus de sensor	container_cargoWeight
Descripció	Pes de la càrrega del contenidor just abans de buidar
Tipus de dada	Numèric
Unitat de mesura
Frequència d'adquisició	Discrecional

1.3.0.3.5. Bolcat del contenidor

Un sensor que indiqui quan el contenidor està bolcat:

Nom sensor	[codiContenidor]-overturn
Tipus de sensor	container_overturn
Descripció	Indicador de bolcat del contenidor
Tipus de dada	Booleà
Unitat de mesura
Frequència d'adquisició	Discrecional

1.3.0.3.6. Data última neteja del contenidor / paperera

Un sensor que indiqui la data de la última neteja:

Nom sensor	[codiContenidor/codiPaperera]-dateLastCleaning
Tipus de sensor	container_dateLastCleaning
Descripció	Data de la última neteja
Tipus de dada	Date
Unitat de mesura
Frequència d'adquisició	Discrecional, a informar just després de procedir a la neteja

1.3.0.3.7. Data últim buidat del contenidor /paperera

Un sensor que indiqui la data de l'últim buidat:

Nom sensor	[codiContenidor/codiPaperera]-dateLastEmptying
Tipus de sensor	container_dateLastEmptying
Descripció	Data últim buidat
Tipus de dada	Date
Unitat de mesura
Frequència d'adquisició	Discrecional, a informar just després de procedir a la recollida

1.3.0.3.8. Matrícula vehicle que ha buidat el contenidor

Un sensor que indiqui la matrícula del vehicle que ha efectuat la recollida:

Nom sensor	[codiContenidor]-license_plate
Tipus de sensor	container_license_plate
Descripció	Matrícula del vehicle que ha efectuat la recollida
Tipus de dada	Texte
Unitat de mesura
Frequència d'adquisició	Discrecional

1.3.0.3.9. Data límit de la pròxima neteja del contenidor / paperera

Un sensor que indiqui la data límit de la pròxima neteja:

Nom sensor	[codiContenidor/codiPaperera]-nextCleaningDeadLine
Tipus de sensor	container_nextCleaningDeadLine
Descripció	Data límit de la pròxima neteja
Tipus de dada	Date
Unitat de mesura
Frequència d'adquisició	Discrecional, a informar just després de procedir a la neteja

1.3.0.3.10. Data límit pròxim buidat del contenidor / paperera

Un sensor que indiqui la data límit per realitzar la següent actuació (buidat/recollida...):

Nom sensor	[codiContenidor/codiPaperera]-nextActuationDeadLine
Tipus de sensor	container_nextActuationDeadLine
Descripció	Data límit per realitzar la següent actuació
Tipus de dada	Date
Unitat de mesura
Frequència d'adquisició	Discrecional, a informar just després de procedir a la recollida

1.3.0.3.11.
Nivell d'ocupació del contenidor

Un sensor que indiqui el nivell d'ocupació del contenidor:

Nom sensor	[codiContenidor]-fillingLevel
Tipus de sensor	container_fillingLevel
Descripció	Mesurament del nivell d'ocupació del contenidor
Tipus de dada	Numèric
Unitat de mesura	%
Frequència d'adquisició	cada hora

1.3.0.3.12. Concentració de metà dins el contenidor

Un sensor que indiqui la concentració de metà dins el contenidor:

Nom sensor	[codiContenidor]-methaneConcentration
Tipus de sensor	container_methaneConcentration
Descripció	Mesurament de la concentració de metà dins el contenidor
Tipus de dada	Numèric
Unitat de mesura	%
Frequència d'adquisició	cada hora

1.3.0.3.13. Temperatura dins el contenidor

Un sensor que indiqui la temperatura dins el contenidor:

Nom sensor	[codiContenidor]-temperature
Tipus de sensor	container_temperature
Descripció	Mesurament de la temperatura dins el contenidor
Tipus de dada	Numèric
Unitat de mesura	ºC
Frequència d'adquisició	cada hora

1.3.0.3.14. Estat del contenidor / paperera

Un sensor que indiqui l'estat del component monitoritzat:

Nom sensor	[codiContenidor/codiPaperera]_status
Tipus de sensor	status
Descripció	Control d'estat del component
Tipus de dada	Texte
Unitat de mesura
Frequència d'adquisició	Discrecional

Possibles estats:

ok: El contenidor es troba correctament on ha d’estar
lidOpen: La tapa del contenidor s’ha obert i no s’ha tancat després d’un temps determinat
dropped: El contenidor s’ha caigut per alguna raó
moved: El contenidor s’ha mogut de la seva posició habitual i no ha tornat
vandalized: El contenidor està malmès o ha estat destruït per un acte de vandalisme
burning: El contenidor està cremant i s’ha de prendre una mesura inmmediata
unknown: El sistema desconeix l’estat del contenidor

1.3.0.4. Ontologia dels sensors associats als vehicles

1.3.0.4.1. Identificador del contenidor recollit

Un sensor que indiqui el contenidor recollit en el moment de presa de dades:

Nom sensor	[matricula_vehicle]-container_id
Tipus de sensor	container_identification
Descripció	Identificador del contenidor recollit en el moment de presa de dades
Tipus de dada	texte
Unitat de mesura
Frequència d'adquisició	Discrecional

1.3.0.4.2. Pes del contenidor recollit

Un sensor que indiqui el pes del contenidor recollit en el moment de presa de dades:

Nom sensor	[matricula_vehicle]-container_weight
Tipus de sensor	container_weight
Descripció	Pes del contenidor recollit en el moment de presa de dades
Tipus de dada	Numèric
Unitat de mesura	Kg
Frequència d'adquisició	Discrecional

1.3.0.4.3. Velocitat del vehicle

Sensor de velocitat
Component	[matricula_vehicle]
Nom sensor	[matricula_vehicle]-V
Tipus de sensor	velocity
Descripció	Velocitat instantànea del vehicle (Km/h)
Unitats	Km/h
Freqüència d’adquisició	Cada 15 minuts

1.3.0.4.4. Direcció del vehicle

Sensor de direcció
Component	[matricula_vehicle]
Nom sensor	[matricula_vehicle]-D
Tipus de sensor	direction
Descripció	Rumb del vehicle. Definit com un angle en graus on el nord són 0 graus
Unitats	Numèric
Freqüència d’adquisició	Cada 15 minuts

1.3.0.4.5. Activació raspalls (escombradores / fregadores)

Un sensor que indiqui el moment d'activació dels raspalls a les escombradores i/o fregadores:

Nom sensor	[matricula_vehicle]-brush_activation
Tipus de sensor	brush_activation
Descripció	Indicador d'activació dels raspalls
Tipus de dada	Booleà
Unitat de mesura
Frequència d'adquisició	discrecional

1.3.0.4.6. Consum aigua (fregadores / rentats a pressió)

Un sensor que indiqui el consum d'aigua :

Nom sensor	[matricula_vehicle]-water_meter
Tipus de sensor	water_meter
Descripció	Mesura del consum d'aigua acumulada. Unitats: m3 o litres
Tipus de dada	Numèrica
Unitat de mesura	m3 o litres
Frequència d'adquisició	discrecional

1.4. Seguretat

1.4.1. Càmera lectora de matrícules

Càmera lectora de matrícules
Nom component	<codiIne>_<desclocation>_platecam
Tipus component	platecam
Descripció	Càmera lectora de matrícules <referència ubicació>
Sensors	Els tipus de sensors associats són: vehicle_uid: Codi identificatiu de vehicle únic anonimitzat vehicle_speed: Velocitat del vehicle vehicle_direction: Direcció del vehicle vehicle_make: Marca del vehicle vehicle_model: Model del vehicle vehicle_color: Color del vehicle vehicle_type: Tipus de vehicle [car, motorbike, heavy] vehicle_country: Païs d'origen del vehcle vehicle_environmental_label: etiqueta mediambiental [0, ECO, C, B] * obligatoris

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_platecam",
"componentType":"platecam",
"componentDesc":"Càmera lectora de matrícules",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_uid",
"description":"Codi identificatiu de vehicle únic anonimitzat",
"type":"uid",
"publicAccess":"true",
"dataType":"text" },
{

"sensor":"<codiIne>_<desclocation>_platecam_vehicle_speed",
"description":"Velocitat del vehicle",
"type":"vehicle_speed",
"publicAccess":"true",
"dataType":"number",
"unit":"Km/h"
},
{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_direction",
"description":"Direcció del vehicle",
"type":"vehicle_direction",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_platecam"
},
{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_make",
"description":"Marca del vehicle",
"type":"vehicle_make",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_platecam"
},
{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_model",
"description":"Model del vehicle",
"type":"vehicle_model",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_platecam"
},
{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_color",
"description":"Color del vehicle",
"type":"vehicle_color",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_platecam"
},
{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_type",
"description":"Tipus de vehicle",
"type":"vehicle_type",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_platecam"
},
{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_country",
"description":"Païs d'origen de vehicle",
"type":"vehicle_country",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_platecam"
},
{
"sensor":"<codiIne>_<desclocation>_platecam_environmental_label",
"description":"Etiqueta mediambiental",
"type":"vehicle_environmental_label",
"publicAccess":"true",
"dataType":"text",
"unit":"",
"component":"<codiIne>_<desclocation>_platecam"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_direction",
"observations":[
{"value":"<direction>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_country",
"observations":[
{"value":"<country>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_uid",
"observations":[
{"value":"<uid>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_speed",
"observations":[
{"value":"<speed>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_make",
"observations":[
{"value":"<make>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_model",
"observations":[
{"value":"<model>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_color",
"observations":[
{"value":"<color>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_type",
"observations":[
{"value":"<type>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_platecam_vehicle_environmental_label",
"observations":[
{"value":"<environmental_label>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

1.4.2. Càmera de vídeo-vigilancia

Per cada càmera de vídeo-vigilancia instal·lada es donarà d’alta un sol component a la Plataforma Smart Region amb la següent informació:

Càmera de vídeo-vigilància
Nom component	<codiIne>_<desclocation>_camera_<MAC> * correspon a l'adreça MAC de la càmera
Tipus component	camera
Descripció	Càmera de vídeo-vigilància <referència ubicació>
Sensors	Els tipus de sensors associats són: <EXITN_>people_in (people_flow): Persones entrants per cada sortida monitoritzada <EXITN_>people_out (people_flow): Persones sortintsper cada sortida monitoritzada people_capacity: Aforament en temps real. ∑ persones entrants - ∑ persones sortints detectedes en les diferents sortides fins el moment. Aquest sensor s'actualitzarà cada cop que es detecti una entrada o una sortida, és un sensor redundant però, al ser les entrades i sortides events assincrons, facilita l'anàlisi posterior de l'aforament. * en cas de que la càmera monitoritzi més d'una sortida
Informació addicional	Paràmetres a incorporar al camp componentAddicionalInfo total_exits: Nombre de sortides monitoritzades en cas de que la càmera monitoritzi més d'una sortida

Exemple per afegir el dispositiu

http://pre-api-sentilo.diba.cat/catalog/<provider_id>/

curl --request POST --header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{"component":"<codiIne>_<desclocation>_camera_<MAC>",
"componentType":"camera",
"componentDesc":"Càmera lectora de matrícules",
"componentPublicAccess":"true",
"location":"41.xxxx 2.xxxx",
"sensor":"<codiIne>_<desclocation>_camera_<MAC>_people_in",
"description":"Registre de persones entrants",
"type":"people_flow",
"publicAccess":"true",
"dataType":"number" },
{
"sensor":"<codiIne>_<desclocation>_camera_<MAC>_people_out",
"description":"Registre de persones sortints",
"type":"people_flow",
"publicAccess":"true",
"dataType":"number",
"component":"<codiIne>_<desclocation>_camera_<MAC>"
},
{
"sensor":"<codiIne>_<desclocation>_camera_<MAC>_people_capacity",
"description":"Aforament en temps real",
"type":"people_flow",
"publicAccess":"true",
"dataType":"number",
"component":"<codiIne>_<desclocation>_camera_<MAC>"
}
]}

Exemple per registrar dades

http://pre-api-sentilo.diba.cat/data/<provider_id>/

curl --request PUT--header "IDENTITY_KEY: <YOUR_KEY>"

BODY

{"sensors":[
{
"sensor":"<codiIne>_<desclocation>_camera_<MAC>_people_in",
"observations":[
{"value":"<people_in>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_camera_<MAC>_people_out",
"observations":[
{"value":"<people_out>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
},{
"sensor":"<codiIne>_<desclocation>_camera_<MAC>_people_capacity",
"observations":[
{"value":"<people_capacity>",
"timestamp":"dd/mm/yyyyThh:mm:ssCET"}]
}
]}

Solar collector

Temes:

Plataforma Smart Region

581 lectures

SmartRegion Barcelona

3. Ontologies definides

1. Acústica

1.1. Soroll ambiental

1.1.1. Ontologia dels components

1.1.2. Ontologia dels sensors

1.1.2.1. Nivell de soroll

1.1.2.2. Nivell de bateria

1.1.2.3. Cobertura mòbil

1.1.3. Indicadors i quadre de comandament

1.1.3.1. LD, LE, LN

1.1.3.2. Percentils

1.1.3.3. Llindars per zonificació acústica

1.1.3.4. Gràfics del quadre de comandament

2. Aigua

2.1. Comptador d'aigua consum acumulat per sector

2.2. Comptador d'aigua de consum domèstic

2.3. Control de reg

2.3.0.1. Electrovàlvula *

2.4. Dipòsit d'aigua

2.5. Limnímetre

2.6. Qualitat de l'aigua

2.6.1. Cabalímetre (n)

2.6.2. Estat del cabalímetre (n)

2.6.3. Cobertura

2.6.4. Consum d'aigua

2.6.5. Nivell de bateria

2.6.6. Temperatura de l'aigua

2.6.7. Temperatura mínima de l'aigua

2.6.8. Temperatura mínima ambient

2.6.9. Soroll acústic

2.6.10. Hores de funcionament

2.6.11. Nivell de dipòsit

2.6.11.1. Estat del sensor de nivell

2.6.11.2. Boia de nivell mínim

2.6.11.3. Boia de nivell alt (n)

2.6.11.4. Boia de nivell màxim

2.6.11.5. Estat bomba d'elevació (n)

2.6.11.6. Funcionament de la bomba (n)

2.6.11.7. Variador

2.6.11.8. Nivell de hipoclorit

2.6.11.9. Estat del sensor de nivell de clor

2.6.11.10. pH

2.6.11.11. Estat del sensor de nivell de terbolesa

2.6.11.12. Estat del sensor de conductivitat

2.6.11.13. Estat del sensor de pH

2.6.11.14. Embrutiment del sensor de terbolesa

2.6.11.15. Terbolesa

2.6.11.16. Conductivitat

2.6.12. Nivell d'abocament

2.6.12.1. Nivell de líquid

2.6.13. Indicadors i quadres de comandament

3. Comunicació

3.1. Antena Wi-FI

3.1.1. Especificacions NGSI (Next Generation Service Interfaces)

3.1.2. Ontologia dels components

3.1.3. Ontologia dels sensors

3.1.3.1. Qualitat del senyal

3.1.3.2. Nombre de clients connectats

3.1.3.3. Memòria lliure

3.1.3.4. Memòria utilitzada

3.2. Cartelleria digital (Digital Signage)

3.2.1. Ontologia dels components

3.2.1.1. Ontologia dels sensors

3.2.1.2. Cobertura mòbil

3.2.1.3. Estat de la cartelleria digital

4. Energia

4.1. Instal·lació fotovoltàica

4.2. Monitorització equipament

4.2.1. Ontologia dels components

4.2.1.1. Gestor d'energia

4.2.1.2. Interruptor intel·ligent

4.2.2. Ontologia dels sensors

4.2.2.1. Energia produïda

4.2.2.2. Energia consumida

4.2.2.3. Consums facturats

4.2.2.4. Altres consums d'interès

4.2.2.5. Temperatures

4.2.2.6. Estat de l'interruptor

4.2.3. Mercats municipals

1.2.5.
Zones d'estacionament
